یو پی اس ماژولار

به عنوان سازنده حرفه ای، یو پی اس های مدولار سری CPSY® CPY با اجزای مجزا که فناوری غیرمتمرکز نیز نامیده می شود، تنها امکان کار بدون خطر "یک نقطه خرابی" است. هر ماژول یو پی اس دارای یکسو کننده الکترونیکی، اینورتر، سوئیچ بای پس استاتیک، حفاظت از جریان برگشتی، فیوز باتری و صفحه نمایش LCD منطقی کنترل برای تضمین عملکرد مستقل است.

ارسال استعلام

توضیحات محصول

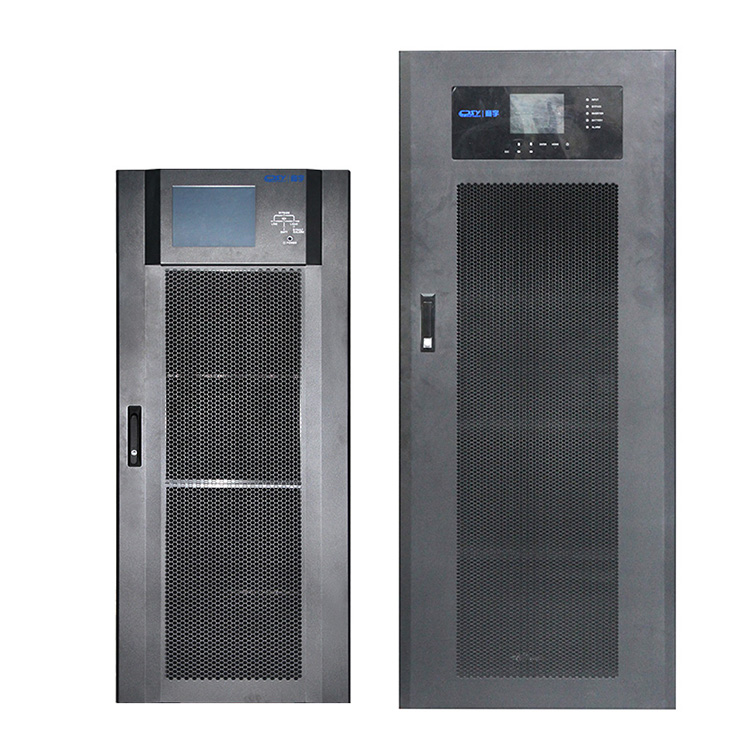

UPS ماژولار CPSY®

CPSY ® یکی از 10 تولید کننده بزرگ UPS ماژولار در چین است. با یک کارخانه تولیدی بزرگ، بیش از 200 کارمند، و بیش از 11 سال تجربه در تحقیق و توسعه، تولید انواع UPS برای مشتریان جهانی، شاهد موفقیت بزرگی بودیم که مشتریانمان در بازار به دست آورده بودند.

یو پی اس های مدولار 10-600K سری CPSY® CPY یک سیستم یو پی اس ماژولار میکرو ماژولار با فرکانس بالا سه فاز با تبدیل دوگانه، استاتیک و آنلاین واقعی است. با استفاده از فناوری تبدیل توان IGBT، سیستم مدیریت هوشمند باتری ABM و دنیاهای دیگر. کل راندمان بزرگتر از 94.5٪ است. محدوده ضریب توان از 0.9 تا 1.


پارامتر UPS مدولار CPSY® (مشخصات)

پارامترهای فنی سری CPY-30
مدل شماره CPY3090-15U/30U CPY30120-30U CPY30120-42U CPY30180-30U CPY30210-42U CPY30300-42U
ظرفیت کابینه 90KVA/90KW 120KVA/120KW 120KVA/120KW 180KVA/180KW 210KVA/210KW 300KVA/300KW
حالت IP/OP 3 فاز ورود/3 فاز خارج شدن
شیوه ی کار تبدیل دوگانه آنلاین
نوع نصب نوع برج
پارامترهای ورودی
ولتاژ ورودی نامی 380V/400V/415VAC
محدوده ولتاژ ورودی بار مقاومتی نامی بار کامل: 305~478VAC. کاهش بار مقاومتی نامی زیر 70٪: 208~304VAC
محدوده فرکانس ورودی 40-72 هرتز
ضریب توان ورودی 0.99
ورودی خالی استاندارد (توکار) میله مس
مشخصات باز را وارد کنید 3P/160A 3P/250A 3P/250A 3P/400A 3P/400A 3P/500A
پارامترهای خروجی
ولتاژ خروجی نامی 380V/400V/415VAC
محدوده فرکانس خروجی سنجش خودکار 50/60 هرتز
ضریب توان خروجی 1
فاکتور تاج 3:01
THDv ≤2٪ (بار خطی)؛ ≤4٪ (بار غیر خطی)
زمان تبدیل 0 میلی ثانیه
ظرفیت اضافه بار 105% ~ 110% 60 دقیقه، 110% ~ 125% 10 دقیقه، 126% ~ 150% 1 دقیقه
قطع کننده مدار خروجی 3P/160A 3P/250A 3P/250A 3P/400A 3P/400A 3P/500A
مشخصات قطع کننده مدار خروجی میله مس
پارامترهای باتری
نوع باتری باتری VRLA
ولتاژ باتری 384VDC استاندارد (384V/432V/480VDC قابل تنظیم)، یعنی 32 سلول پیش فرض (32/36/40 سلول قابل تنظیم)، با خط مرکزی باتری
جریان شارژ مجدد هر ماژول قدرت تا 8 آمپر قابل تنظیم است
باتری باز است هیچ یک
عملکرد شروع سرد DC پشتیبانی (لطفا قبل از ثبت سفارش با پیش فروش منطقه ای مشورت کنید)
بدون عملکرد روشن شدن باتری حمایت کردن
پارامترها و استانداردهای سیستم
راندمان ماشین 95.0٪
نوع ایمنی EN 62040-1
سازگاری الکترومغناطیسی EN 62040-2
حفاظت از موج IEC 61000-4-5
گواهینامه مربوطه گواهینامه TLC / صرفه جویی در انرژی / CE
درجه محافظت IP20
تابع
EPO حمایت کردن
اکو حمایت کردن
تماس ورودی به طور خودکار شروع می شود حمایت کردن
کنارگذر نگهداری استاندارد (توکار) میله مس
مشخصات قطع کننده مدار بای پس تعمیر و نگهداری 3P/160A 3P/250A 3P/250A 3P/400A 3P/400A 3P/500A
کمیت موازی 2 عدد (2 یو پی اس یک کابل موازی مشترک دارند، شماره قطعه WIR-04096-00) است. پشتیبانی نمی کند
بسته باتری مشترک موازی پشتیبانی (تنظیم از طریق پنل) پشتیبانی نمی کند
ارتباط
صفحه کنترل صفحه نمایش LED + LCD (5.7 اینچ)
پورت ارتباطی استاندارد RS232; اسلات کارت هوشمند استاندارد (کارت SNMP اختیاری)
شماره قطعه کیت کارت SNMP SMP-00003-00
شاخص فیزیکی
میزبان W*D*H 515*1000*763(mm))/600*1210*1520(mm) 600*1210*1520 (mm) 600*1200*2050 (mm) 600*1210*1520 (mm) 600*1200*2050 (mm) 600*1060*2010 (mm)
وزن یو پی اس (کیلوگرم) 142/164 210.5 238 307 285 445
ماژول پاور W*D*H 650*440*132 (mm) -3U
وزن ماژول پاور (کیلوگرم) 34.5 / عدد
نویز (کمتر از 1 متر) 73 دسی بل، 1 متر
شاخص های زیست محیطی
دمای کاری 0-40 درجه سانتیگراد
رطوبت نسبی کار 0-95٪ RH، بدون تراکم
دمای ذخیره سازی -15-60 درجه سانتیگراد
رطوبت نسبی ذخیره سازی 0-95٪ RH، بدون تراکم


ویژگی و کاربرد UPS مدولار CPSY®

UPS ماژولار CPSY®

شماره مدل: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

محدوده قدرت یو پی اس: 10KVA ~ 600KVA


امکانات:

● فرکانس بالا و تبدیل دوگانه واقعی

● فناوری کنترل دوگانه DSP (پردازنده سیگنال دیجیتال) ماژول قدرت مستقل

● ضریب توان خروجی 0.9/1

● فناوری موازی دیجیتال N+1، جریان گردش بسیار کم بین ماژول ها.

● UPS طراحی ماژولار، قابلیت تعویض داغ، ماژول هوشمند و طراحی حفاظت سیستم را اتخاذ می کند.

● ماژول قدرت از ماژول های IGBT به جای اجزای مجزا استفاده می کند.

● قابلیت اطمینان بالا، قدرت بالا، چگالی انرژی بالا و راندمان بالا، تا بیش از 94.5٪

● هر ماژول مستقل مجهز به یک کنترلر مستقل است تا از خطر خرابی یک نقطه جلوگیری کند.

● شارژر مستقل باتری، سیستم مدیریت هوشمند باتری پیشرفته (ABM)

● سنجش فرکانس خودکار، تبدیل فرکانس 50/60 هرتز

● عملکرد شروع سرد باتری، باتری لیتیومی اختیاری

● حفاظت از نرم افزار و سخت افزار موثر

● کاهش خطی ورودی ولتاژ پایین، زمان تخلیه باتری را کاهش می دهد

● طراحی سیستم کم صدا، سرعت فن به طور هوشمند با دما تغییر می کند، نویز را کاهش می دهد و عمر مفید را افزایش می دهد.

● شروع تاخیری پس از بازیابی برق را می توان تنظیم کرد

● عملکرد دمای بالا/پایین بالاتر

● سازگاری بار قوی با بارهای خطی و غیرخطی، جریان ورودی THDi<4٪

● رابط عملیاتی دوستانه، صفحه نمایش LCD بزرگ با وضوح بالا، اطلاعات غنی.

● ارتباط چند پلت فرم: RS232 (پیکربندی استاندارد)، USB/RS485/SNMP/AS400 تماس خشک/آژار پیامک/عملکرد EPO (اختیاری)


کاربرد

مرکز داده بزرگ و متوسط

اتاق های سرور مخابرات

شرکت های گروه

تجهیزات IT.

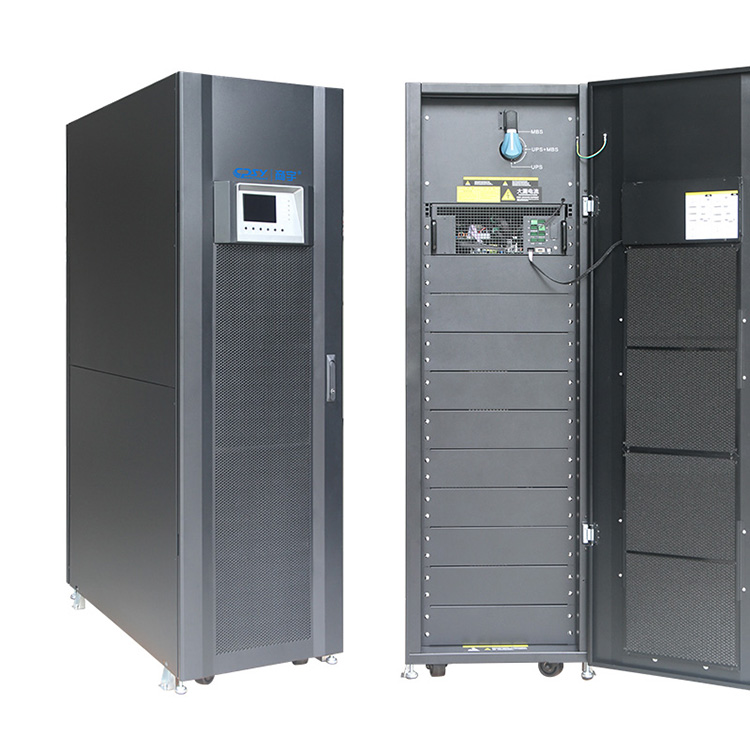

CPSY® جزئیات UPS مدولار

منبع تغذیه ماژولار CPSY® Hot-swappable برای محافظت از انرژی برای زیرساخت های حیاتی مانند مراکز داده، تجهیزات شبکه متوسط ​​تا بزرگ و موارد دیگر.

سیستم یو پی اس مدولار آنلاین سری CPSY® CPY یک یو پی اس سبز غیر ایزوله، در سطح صنعتی است که از یک مفهوم پیشرفته حفاظت از توان مدولار استفاده می کند. معماری UPS می‌تواند با افزایش تقاضا یا نیاز به سطوح بالاتری از در دسترس بودن، قدرت را افزایش دهد.

یو پی اس ماژولار بسیار کارآمد، یک یو پی اس با توان کاملاً دارای امتیاز (kVA=kW) است که در دسترس بودن نهایی را با ماژول قدرت و کنترل خود سنکرون شده خود فراهم می کند و هزینه کل مالکیت (TCO) بسیار پایین را ارائه می دهد. علاوه بر انبساط عمودی در یک رک، هر دو قابلیت انبساط موازی تا 2 واحد را ارائه می دهند.

هر ماژول UPS دارای تمام سخت افزار و نرم افزار مورد نیاز برای عملکرد مستقل است - یکسو کننده، اینورتر، مبدل باتری، سوئیچ بای پس استاتیک، حفاظت از تغذیه برگشتی، منطق کنترل، نمایشگر و نمودار تقلید برای نظارت و کنترل.

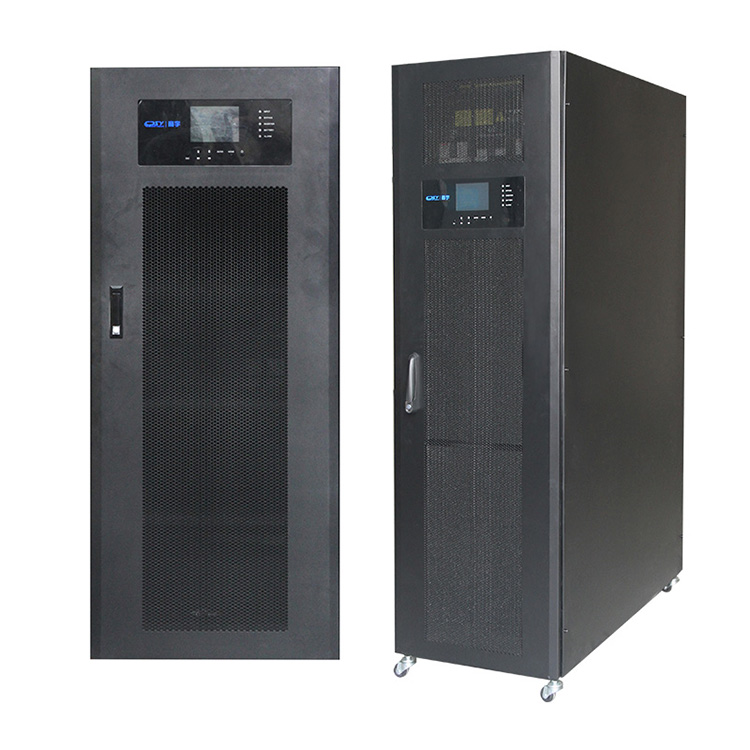

یو پی اس ماژولار سری CPY

سیستم UPS از توپولوژی تبدیل دوگانه آنلاین استفاده می کند تا بهترین کیفیت برق را بدون توجه به شرایط برق ورودی ارائه دهد. این توپولوژی همچنین دارای زمان انتقال صفر است که عملکرد بهینه سیستم را تضمین می کند.


در مقایسه با همتایان، مزایای UPS مدولار CPSY به شرح زیر است:

ویژگی ها و مزایا UPS مدولار

1. مقیاس پذیری بالا

کنترل DSP یک راه حل بهبود یافته با عملکرد بالا ارائه می دهد. طراحی مدولار و فن آوری موازی را برای ساده سازی توسعه توان در آینده یکپارچه کنید.

2. افزونگی موازی N+1 یا N+X، گسترش بر اساس تقاضا، صرفه جویی در سرمایه گذاری اولیه

تعداد ماژول های برق نصب شده در یو پی اس را می توان با توجه به نیاز برق سفارشی کرد، که فضای اضافی را اشغال نمی کند و باعث صرفه جویی در سرمایه گذاری اولیه می شود. قابلیت گسترش موازی UPS به کاربران این امکان را می دهد که سیستم برق خود را با اتصال چندین UPS برای دستیابی به ظرفیت بالاتر و درک افزونگی توان N + X برای محافظت از سیستم در برابر قطع برق سفارشی کنند.

3. فناوری تبدیل دوگانه آنلاین کارآمد

یو پی اس های مدولار سری CPY از فناوری تبدیل دوگانه آنلاین استفاده می کند و عملکرد آن تا 94.5 درصد در 50 درصد بار است. به طور قابل توجهی هزینه کلی مالکیت (TCO) را کاهش می دهد.

4. قابلیت اطمینان بالا و راندمان بالا

طراحی مدولار قابلیت نگهداری و قابلیت اطمینان را بهبود می بخشد. Hot-swap نصب و نگهداری آسان است و خرابی یک ماژول بر عملکرد عادی سایر ماژول ها تأثیر نمی گذارد و منبع تغذیه مداوم برای بارهای کلید را فراهم می کند.

محدوده وسیع ولتاژ ورودی، عملکرد با راندمان بالا را با ضریب توان خروجی 0.9/1 تضمین می‌کند که نیازهای جدیدترین سرورها را برآورده می‌کند و هر پنی سرمایه‌گذاری در فناوری اطلاعات را بهینه می‌کند.

5. کم هزینه کل مالکیت (TCO)

مدولار بودن سری CPY نوآوری، سادگی و هزینه کم مالکیت را ترکیب می کند و طراحی ماژولار MTTR (میانگین زمان تعمیر) را کاهش می دهد. این محصول برای استفاده در ماژول های برق، ماژول های STS و ماژول های باتری طراحی شده است. تعمیر و نگهداری و جایگزینی را ساده می کند و MTTR (میانگین زمان تعمیر) را کاهش می دهد.

6. شروع سرد باتری و مدیریت هوشمند باتری

با ارائه قدرت بر حسب تقاضا، ارزش فوق العاده ای به گردش کار شما می افزاید.

این سیستم به طور هوشمند کل فرآیند شارژ و دشارژ را کنترل می کند و به طور موثر عمر باتری را بهبود می بخشد.

7. صرفه جویی در انرژی و حفاظت از محیط زیست

حالت آنلاین ECO برای صرفه جویی در انرژی عمل می کند. هنگامی که کیفیت برق شهری خوب باشد، UPS برای بهبود کارایی سیستم به حالت ECO می رود. هنگامی که کیفیت ناپایدار است، UPS به حالت اصلی تغییر می کند تا بهترین کیفیت برق را تضمین کند.

8. پیکربندی باتری انعطاف پذیر برای برنامه های مختلف

تعداد باتری ها را می توان به صورت انعطاف پذیر تنظیم کرد. با نیازهای مختلف برق سازگار می شود و زمان خرابی سیستم را کاهش می دهد. ولتاژ هر رشته را می توان از 32 تا 40 سلول تنظیم کرد.

9. جریان شارژ قابل تنظیم است

حداکثر جریان شارژ 6A/8A/20A را برای هر ماژول برق ارائه می دهد و می تواند بر اساس نیازها تنظیم شود.

10. صفحه نمایش LCD لمسی

طراحی صفحه نمایش لمسی LCD دارای یک رابط کاربر پسند و بصری است که به کاربران اجازه می دهد تا سیستم برق را کنترل کنند و تنظیمات را به سادگی با لمس صفحه نمایش پیکربندی کنند. 7.

11. ژنراتور سازگار

تداوم برق را می توان از طریق ژنراتورها در زمان قطع برق به دست آورد. هنگامی که یو پی اس با برق ژنراتور کار می کند، یو پی اس می تواند ولتاژ ناپایدار ژنراتور را تثبیت کند و برق قابل اعتمادی را ارائه دهد.

12. سوئیچ بای پس تعمیر و نگهداری

اپراتورها می توانند از سوئیچ برای انتقال یکپارچه به برق شهری در حالت بای پس برای انجام تعمیر و نگهداری سریع و ایمن بدون خاموش کردن سیستم برق و تجهیزات متصل استفاده کنند.

13. قابلیت مدیریت از راه دور

عملکرد مدیریت از راه دور می تواند دستگاه را از طریق کارت مدیریت از راه دور (کارت SNMP و غیره) نظارت و کنترل کند. کاربران همچنین می توانند وظایف مدیریتی مانند خاموش شدن برنامه ریزی شده و راه اندازی مجدد را انجام دهند.

رابط های ارتباطی چندگانه، RS485، USB، SNMP، ارتباط کارت رله، برای مدیریت شبکه و نظارت از راه دور


سری CPY Modualr UPS های برجسته در یک نگاه

DPA با ماژول های تعویض ایمن (SSM)

برای در دسترس بودن حفاظت از قدرت برتر

هزینه کل مالکیت پایین (TCO)

صرفه جویی در هزینه در کل چرخه عمر

انعطاف پذیری / مقیاس پذیری

سهولت ارتقاء قدرت، به محض رشد پرداخت کنید

قابلیت سرویس دهی پیشرفته

بازیابی سریع خطا

تشخیص آنی عیب


یو پی اس های مدولار اتصال کابینت باتری خارجی

معمولاً برای سیستم‌های چند ماژول اضافی توصیه می‌شود که هر UPS-Module را با باتری جداگانه خود تهیه کنند.

برای اطمینان از محافظت پرسنل در هنگام نصب UPS، اطمینان حاصل کنید که اتصالات تحت شرایط زیر انجام می شود:

هیچ ولتاژ شبکه در UPS وجود ندارد

تمام بارها قطع شده است

یو پی اس و باتری خارجی بدون ولتاژ هستند

برای تأیید خاموش شدن کامل آپ های مدولار سری CPSY CPY مراحل زیر را انجام دهید:

1) مطمئن شوید که فیوزهای تغذیه یو پی اس در برد توزیع ورودی همگی باز هستند و هیچ برقی به یو پی اس نمی رسد.

2) مطمئن شوید که "MAINTENANCE BYPASS" باز است (موقعیت "OFF")

3) مطمئن شوید که فیوز باتری در کابین خارجی باتری و روی یو پی اس باز است.

4) زمین (PE) را بین UPS و کابینت باتری خارجی وصل کنید.

5) پایانه های +/-، N مربوطه را بین UPS و کابینت باتری خارجی مطابق نقشه وصل کنید.


برنامه نگهداری پیشگیرانه

الف) تمیز کردن، یک بازرسی بصری و یک بازرسی مکانیکی ماژول های UPS.

ب) تعویض قطعات معیوب یا تعویض پیشگیرانه قطعات با طول عمر معین.

ج) "به روز رسانی" تجهیزات (بهبودهای فنی پس از تحویل).

د) کالیبراسیون ولتاژ DC و ولتاژ و فرکانس خروجی اینورتر را بررسی کنید.

ه) تنظیمات تنظیم الکترونیکی، کنترل و مدارهای هشدار دهنده یکسو کننده (ها) و اینورتر (ها) را بررسی کنید.

و) بررسی عملکرد تریستورها، دیودها، ترانسفورماتورها، اجزای فیلتر، به عنوان مثال. برای اطمینان از اینکه آنها در پارامترهای طراحی مشخص شده عمل می کنند.

g) تست عملکرد کلی شامل شبیه سازی Utility Failure با و بدون بار.

ح) نظارت بر عملکرد باتری در حالت دشارژ و شارژ مجدد از جمله وظایف شارژ تقویت کننده.


برای نگهداری باتری

توصیه می کنیم که این آزمایش حداقل هر 3 ماه یکبار انجام شود، به خصوص اگر باتری در حین کار عادی به اندازه کافی تخلیه نشده باشد.

زمان تخلیه ای که استفاده می کنید باید حداقل نیمی از زمان کارکرد باتری باشد.

لطفاً در نظر داشته باشید که اگر یک تست کامل باتری را برای تأیید زمان کامل باتری انجام داده اید، شارژر حداقل به 8 ساعت زمان نیاز دارد تا باتری را تا 90٪ ظرفیت خود شارژ کند.

هنگامی که سیستم UPS طولانی مدت خاموش می شود، برای تضمین شارژ کامل باتری، سیستم UPS باید حداقل 12 ساعت در هر 3 ماه کار کند. اگر نه، باتری ممکن است دائمی باشد
