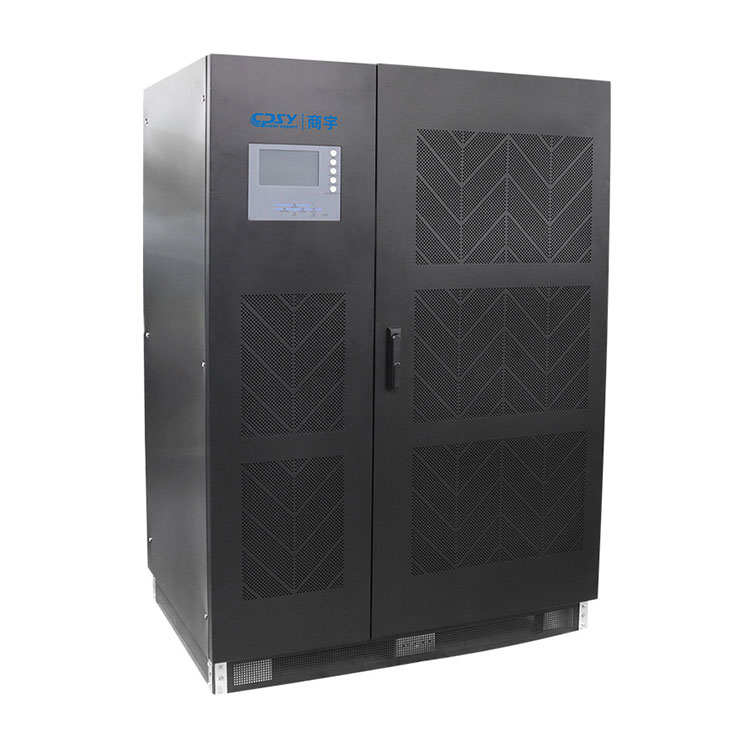

یو پی اس آنلاین با ترانسفورماتور ایزوله

آپدیت های آنلاین CPSY® با Isolation Transformer

این یو پی اس CPSY® 120KVA LCD آنلاین با ترانسفورماتور ایزوله جدیدترین اختراع محصولات ups با کیفیت بالا است که مطابق با استانداردهای CE، ROHS، IEC، BS، UL، TUV، SAA و دارای 2 سال گارانتی است. CPSY® 120KVA LCD ups Online with Isolation Transformer از فلز + PCBA ساخته شده است که برای برآورده کردن بیشتر نیازهای انرژی طراحی شده است و نصب و نگهداری آن آسان است. ترکیبی از آخرین فناوری با بهره وری انرژی بالا و فناوری چگالی توان بالا، دستیابی به اندازه کوچک، عملکرد پایدار و قیمت رقابتی برای محصولات UPS.

آپ های آنلاین سری CPSY® GP33 با پارامتر ترانسفورماتور ایزوله (مشخصات)

سری CPSY® GP33 آپلودهای آنلاین با ویژگی و برنامه ترانسفورماتور ایزوله

سری CPSY® GP33 آپلودهای آنلاین با Isolation Transformer

شماره مدل:GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

محدوده قدرت یو پی اس: 10KVA ~ 600KVA

امکانات:

- ترانسفورماتور جداسازی خروجی استاندارد. ترانسفورماتور جداسازی ورودی اختیاری

-فناوری PM2.1 ضد حشرات ضد آب، سر و صدا و گرد و غبار

-پشتیبانی از 3 عملکرد موازی، افزونگی موازی N+X اختیاری

-جریان شارژ قابل تنظیم، مانند 8A برای مدل های بلند مدت

- عملکرد عالی حفاظت از محیط زیست صنعتی

-تکنولوژی DSP با تبدیل دوگانه واقعی، قابلیت اطمینان بالا

عملکرد حالت Eco برای صرفه جویی در انرژی (ECO)

- خروجی قابل تنظیم 200/208/220/230/240VAC

- سطح گاز گرد و غبار بین IP20-IP51

-عملکرد خاموش شدن اضطراری (EPO)

-سازگار با ژنراتور

کاربرد:

صنعت

فرآیندها

زیر ساخت

مراقبت های بهداشتی

بخش خدمات

مخابرات

محلول یو پی اس سه فاز سری GP33 که با ترانسفورماتور ایزوله تعبیه شده است، از 10kva-600kva برای محیط های سخت به ویژه کاربردهای صنعتی طراحی شده است. با ضریب توان بالا تا 0.97، کنترل کامل DSP و طراحی تبدیل دوگانه آنلاین، می‌تواند سطوح بالایی از قابلیت اطمینان و حفاظت را برای تاسیسات صنعتی و سیستم‌های حیاتی ارائه دهد و حداکثر قابلیت اطمینان توان را تضمین کند.

مشخصات کلی

● تبدیل دوگانه آنلاین

● کنترل کامل DSP

● ضریب توان بالا: 0.9

● سازگاری ورودی گسترده: (380Va/400Vac/415Vac) (-25%/+20%)

● مدیریت باتری بهینه، خودآزمایی و پیکربندی باتری انعطاف پذیر

● افزونگی موازی N+X

● قابلیت اضافه بار قوی：110%/125%/150% اضافه بار برای 60/10/1 دقیقه.

● راه‌اندازی برقی

● حالت ژنراتور

● همگام سازی LBS

● حفاظت چندگانه

● مدیریت شبکه کاربر پسند

مزایای

منبع تغذیه با کیفیت بالا

عملکرد دائمی در حالت VFI (تبدیل دوگانه آنلاین).

دقت ولتاژ خروجی در تمام شرایط بار.

ظرفیت اضافه بار بالا برای تحمل شرایط بار غیرعادی.

ظرفیت جریان اتصال کوتاه بسیار بالا که انتخاب وسایل حفاظتی را برای گزینش پذیری در توزیع پایین دست تسهیل می کند.

یک ترانسفورماتور جداسازی نصب شده بر روی خروجی اینورتر برای اطمینان از ایزولاسیون کامل گالوانیکی بین مدار DC و خروجی بار. این عایق همچنین جدایی بین دو ورودی را هنگامی که از منابع مختلف تامین می شود، فراهم می کند.

ولتاژ خروجی ThdU سینوسی < 2 % با بارهای خطی و < 4 % با بارهای غیر خطی.

در دسترس بودن بالا

فناوری اثبات شده در زمینه

معماری مقاوم در برابر خطا با افزونگی عملکردهای اساسی مانند سیستم تهویه.

قابلیت نگهداری آسان MTTR را به لطف زیرمجموعه های بیرون کشیده و دسترسی از جلو به همه اجزا کاهش می دهد.

تشخیص دقیق منبع تغذیه بار را تضمین می کند.

پیشگیری از شکست آبشاری برای سیستم های موازی

استحکام مکانیکی و الکتریکی برای محیط های صنعتی

قابلیت شروع نرم (رمپ بالا) اینورتر IGBT امکان عملکرد خوب حتی با یک ژنراتور را فراهم می کند.

به طور خاص برای سازگاری با محیط های مختلف صنعتی طراحی شده است: گزینه های حفاظت IP بالا، قابلیت جریان بالا، زمان طولانی پشتیبان گیری…

تجهیزات مقرون به صرفه

یکسو کننده IGBT "تمیز" اجازه می دهد:

- راندمان بالا،

- ضریب توان ورودی بالا و ثابت،

- THDi پایین.

این ویژگی ها به محدود کردن ابعاد زیرساخت شبکه بالادستی کمک می کند.

امکان ایجاد سیستم خنثی جدید بدون تلفات اضافی (ترانسفورماتور اضافی فقط در خط بای پس مورد نیاز است).

قابلیت اتصال کوتاه بالا، دستگاه های حفاظتی پایین دست را ساده می کند.

چگالی توان بالا: ردپای کوچک آن باعث صرفه جویی در فضا در محل شما می شود.

اتصال برق یکسو کننده فقط به 3 کابل (بدون خنثی) نیاز دارد.

اتصال باتری به UPS تنها به 2 کابل نیاز دارد.

عملیات کاربر پسند

کنترل پنل با نمایشگر گرافیکی برای عملکرد ارگونومیک بیشتر.

آرایه‌ای از رابط‌های ارتباطی پلاگین "com-slot" برای ارتقای تکامل نیازهای عملیاتی شما.

تعمیر و نگهداری ساده

یک سیستم تشخیصی پیشرفته

یک دستگاه دسترسی از راه دور متصل به مرکز نگهداری از راه دور.

دسترسی آسان به زیر مجموعه ها و قطعات، تسهیل تست ها و کاهش زمان نگهداری (MTTR).

CPSY® 500KVA LCD 3/3 فاز ups صنعتی جزئیات

هنگامی که با همتایان خود مقایسه می‌شوید، مزایای صنعتی CPSY® 3/3 Phase به شرح زیر است:

1. سایر همتایان فقط می توانند 70 درصد بار را به صورت آنی و بدون بار تعویض کنند، در حالی که CPSY می تواند بار کامل را فوراً بدون بار تغییر دهد و دارای ظرفیت حمل بار قوی برای بارهای غیر خطی است.

2. سایر همتاها حالت کنترل تک DSP هستند، در حالی که CPSY حالت کنترل DSP دوگانه است

3. شارژ شناور سایر همتایان را نمی توان به طور خودکار تبدیل کرد، اما CPSY به طور خودکار به شارژ شناور تغییر می کند و باتری به طور منظم خودآزمایش می شود.

4. سایر همتایان می توانند 2-4 واحد را موازی کنند، در حالی که CPSY می تواند 6-8 واحد را موازی کند.

5. سایر همتایان دارای یک سیستم منبع تغذیه کمکی واحد هستند، در حالی که CPSY یک سیستم منبع تغذیه کمکی دوگانه اضافی با محافظت از خطای برق کمکی است.

6. CPSY از سیستم شینه دوگانه، حفاظت از اضافه ولتاژ شینه پشتیبانی می کند، سایر همتایان از آن پشتیبانی نمی کنند

7. با توجه به اعوجاج شکل موج بار غیرخطی، پارامتر CPSY و مقدار واقعی هر دو THDV≤4%-5% هستند، در حالی که سایر همتایان THDV≤5% را روی پارامتر نشان می‌دهند، اما THDV≤6%-8% واقعی را نشان می‌دهند.

8. سایر همتایان از سوئیچ های استاتیک رله استفاده می کنند، در حالی که CPSY از سوئیچ های استاتیک تریستورهای SCR استفاده می کند که مقاومت ضربه ای قوی تری دارند.

9. کیفیت فرهنگ ماست. 90 درصد از اجزای UPS CPSY از Fairchild، Infineon، Onsemi، TI، NXP و سایر مواد با نام تجاری معروف درجه A استفاده می کنند تا از عملکرد خوب آنها اطمینان حاصل شود. مهمتر از همه، نرخ تشخیص عیب UPS CPSY ≦0.2٪ -0.5٪ است، در حالی که نرخ تشخیص عیب سایر همتایان ≦0.5٪ -1٪ است.

10. یو پی اس های صنعتی فرکانس پایین CPSY را می توان برای 25 سال بالا استفاده کرد و معمولاً بعد از 5-7 سال خراب می شود. در حالی که یو پی اس های صنعتی فرکانس پایین همتایان را می توان برای 15 سال بالا استفاده کرد، معمولاً بعد از 2-3 سال، خطا می کند. هزینه عملیاتی ups CPSY بسیار کمتر از همتایان روزانه است.

هنگامی که با همتایان خود مقایسه می‌شوید، مزایای صنعتی CPSY® 3/3 Phase به شرح زیر است:

ویژگی های کلیدی (UPS مبتنی بر ترانسفورماتور 10~400KVA 3:3):

پیکربندی با قابلیت اطمینان بالا

طراحی آنلاین با تبدیل دوگانه، منابع موج سینوسی تمیز، ردیابی فرکانس، قفل فاز، تنظیم ولتاژ، اعوجاج کم، بدون تداخل نوسانات برق، حالت بای پس موجود، سوئیچ بای پس تعمیر و نگهداری داخلی داخلی، تغییر حالت خودکار توسط اینترلاک، عملکرد بدون نظارت، عملکرد شروع سرد

افزونگی موازی N+X

فناوری موازی با رتبه‌بندی نامتعادل، تا ۸ واحد موازی، اشتراک‌گذاری خودکار بار، پیکربندی و به‌روزرسانی انعطاف‌پذیر.

محدوده ورودی گسترده

محدوده ولتاژ ورودی تا 20٪، فرکانس تعویض حالت باتری کم، عمر باتری طولانی، سنجش خودکار 45Hz ~ 65Hz، سازگاری بالا با ژنراتورهای محلی.

کنترل دیجیتال

2 واحد کنترل DSP، فناوری مدیریت هوشمند باتری، سوئیچینگ شارژ شناور خودکار باتری، تنظیمات ولتاژ ورودی/خروجی از طریق کنترل پنل در دسترس است.

عملیات پایدار

منبع تغذیه پایدار و پیوسته موجود در شرایط شدید شبکه، فناوری SPWM، ماژول IGBT نسل ششم، ترانسفورماتور جداسازی اختیاری، پیکربندی مبتنی بر ترانسفورماتور، مقاومت در برابر تلفات فاز.

حفاظت جامع

محافظت در برابر اضافه بار خروجی و اتصال کوتاه، محافظت از خطا و ولتاژ باتری، حفاظت از شارژ بیش از حد باتری، حفاظت از دمای بیش از حد اینورتر، سوئیچینگ حالت بای پس خودکار، عملکرد خود عیب یاب، عملکرد EPO از راه دور.

ارتباط کاربر پسند

صفحه نمایش LED / LCD اختیاری، نمایش وضعیت و آمار عملکرد، رابط اختیاری RS232 / RS485، آداپتور خارجی SNMP، نظارت و مدیریت از راه دور موجود است.

بهترین یو پی اس های صنعتی مبتنی بر ترانسفورماتور آنلاین سه فاز سری CPSY GP33 یک یو پی اس دیجیتال با کارایی بالا با استفاده از فناوری کنترل DSP است. منبع تغذیه بدون وقفه بین شبکه اصلی و بارهای بحرانی برای تامین برق با کیفیت بالا به بارها متصل می شود.

یو پی اس 3 فاز 380/400/415 ولت 100 کیلو ولت آمپر 100 کیلووات بر روی خط دوتبدیل با فناوری IGBT، پشتیبان باتری و محافظت از برق متناوب در برابر اختلالات برق را فراهم می کند. این برای زیرساخت‌های حیاتی فناوری اطلاعات یا شرکت‌ها، مخابرات، LAN/WAN، برنامه‌های امنیتی و اضطراری، مالی و صنعتی سبک بهترین است.

GP33100K 3 فاز دو تبدیل امنیت مرکز داده آنلاین منبع تغذیه 100 کیلو ولت آمپر یو پی اس با استفاده از عملکردهای الکتریکی پیشرفته مانند محدوده ولتاژ ورودی بسیار گسترده، ظرفیت اضافه بار و اتصال کوتاه بالا، و حفاظت یکپارچه تغذیه برگشتی، به طور یکپارچه به شبکه الکتریکی شما متصل می شود. .

این یو پی اس IGBT از فناوری تبدیل دوگانه بسیار کارآمد بهره می برد که باعث صرفه جویی در هزینه عملیاتی می شود. راندمان 93% در حالت تبدیل دوگانه و تا 98% در حالت ECO به دست می‌آید و هزینه‌های برق و سرمایش شما را کاهش می‌دهد.

ترانسفورماتور ایزوله خروجی قابلیت اطمینان بالایی را برای انطباق فراهم می کند

به محیط های مختلف صنعتی خشن و حیاتی محافظت می کند

بارها 100% بار نامتعادل 3 فاز با انواع مختلف برنامه ها سازگار است.

افزونگی منبع تغذیه دوگانه

محدوده وسیع ولتاژ ورودی سازگاری بالایی با شبکه و

طول عمر باتری برد PCB اصلی را با حرفه ای افزایش دهید

محافظ الکترومغناطیسی عملکرد قابل اعتماد EMC را بهبود می بخشد

طراحی کانال های هوای دوگانه خنک کننده خوبی برای محافظت از آن ارائه می دهد

قطعات و عمر سرویس را افزایش می دهد.

– طراحی ترانسفورماتور عایق گالوانیکی واقعی

– ضریب توان خروجی 1.0

- ردپای کوچک

– راندمان بالا 95%

– طراحی صفحه نمایش لمسی تمام سری

– تکنولوژی DSP قابلیت اطمینان بالایی را تضمین می کند

تعبیه شده با ترانسفورماتور ایزوله، محلول UID سه فاز UPS با قدرت 10kva-20kva برای محیط های سخت به ویژه کاربردهای صنعتی طراحی شده است. با ضریب توان بالا تا 0.97، کنترل کامل DSP و طراحی تبدیل دوگانه آنلاین، می‌تواند سطوح بالایی از قابلیت اطمینان و حفاظت را برای تاسیسات صنعتی و سیستم‌های حیاتی ارائه دهد و حداکثر قابلیت اطمینان توان را تضمین کند.

مشخصات کلی

● تبدیل دوگانه آنلاین

● کنترل کامل DSP

● ضریب توان بالا: 0.9

● سازگاری ورودی گسترده: (380Va/400Vac/415Vac) (-25%/+20%)

● مدیریت باتری بهینه، خودآزمایی و پیکربندی باتری انعطاف پذیر

● افزونگی موازی N+X

● قابلیت اضافه بار قوی：110%/125%/150% اضافه بار برای 60/10/1 دقیقه.

● راه رفتن برقی

● حالت ژنراتور

● همگام سازی LBS

● حفاظت چندگانه

● مدیریت شبکه کاربر پسند

برای یک دهه، CPSY UPS Power با موفقیت سیستم های منبع تغذیه بدون وقفه (UPS) را با بیش از 70 پتنت ثبت شده در زمینه تبدیل انرژی طراحی و تولید کرده است. تخصص ایجاد شده طی سال‌ها در ارائه راه‌حل‌های باکیفیت برتر برای ایمن‌سازی منبع تغذیه بسیار مطمئن حتی در سخت‌ترین موقعیت‌های محیطی، به‌عنوان منحصربه‌فرد محدوده UPS 3 فاز ما.

از پلت فرم های نفت و گاز گرفته تا سایت های صنعتی و نیروگاه های هسته ای و همچنین برای اتاق های سرور یا مراکز داده، در محدوده ما سیستم های مستقل یا مدولار مناسبی را خواهید یافت که از منبع تغذیه شما محافظت می کند، تداوم کسب و کار شما را تضمین می کند و از سرمایه گذاری های شما محافظت می کند. .
