کابینت یکپارچه فضای باز

Shangyu CPSY® تجربه نصب، اشکال زدایی، نگهداری و پیاده سازی مدیریت محصولات کاربردی بالغ و محصولات فروش را ترکیب می کند تا یک کابینت یکپارچه در فضای باز هوشمند به طور خاص برای سیستم های شبکه مهم در فضای باز طراحی کند. کابینت های یکپارچه در فضای باز محصولات زیرساخت مرکز داده را عمیقاً یکپارچه می کنند، از جمله زیرسیستم های متعدد مانند یو پی اس، توزیع برق، تبرید، کابینت ها، حفاظت در برابر آتش و غیره، و مدیریت کلی همه سیستم ها را از طریق سیستم نظارت، ساده سازی فرآیند طراحی و ساخت، به دست می آورند. از ورق گالوانیزه گرم با ضخامت بیشتر از 1.5 میلی متر استفاده می کند که از جعبه بیرونی، قطعه کار فلزی داخلی و مجموعه لوازم جانبی تشکیل شده است. این عمدتا برای نقاط حرکت رو به پایین DSLAM، ایستگاه های پایه ارتباط بی سیم، توزیع برق، حمل و نقل شهری، نسل جدید سیستم های ارتباطی 5G و شبکه ها استفاده می شود. دسترسی جامع تجاری، ایستگاه سوئیچینگ انتقال، انتقال ارتباطات اضطراری و غیره، سازگار با صحنه‌های مختلف فضای باز مانند پشت بام‌ها، خیابان‌ها، مناطق کوهستانی، در امتداد راه‌آهن و محیط‌های با دمای بالا و پایین، برآورده کردن نیازهای مشتریان برای صرفه‌جویی در مصرف انرژی و کاهش انتشار، استقرار سریع و نیازهای سازگاری چند سناریویی

کابینت یکپارچه فضای باز CPSY®

با توسعه تعداد زیادی از کاربران ارتباطی جدید، بهبود مستمر پهنای باند تلفن همراه و نوآوری خدمات ارتباطی، همچنان تقاضا برای ساخت شبکه ارتباطی وجود خواهد داشت. کابینت های یکپارچه در فضای باز ادغام و کوچک سازی تجهیزات اصلی سایت ارتباطی، مدولارسازی اجزای پشتیبان، و روند توسعه صنعت صرفه جویی در انرژی و کاهش انتشار فشار بر سایت های مشتری برای به دست آوردن اطلاعات را کاهش می دهد و برای رفع نیازهای مشتری برای گسترش انعطاف پذیر طراحی شده است. و چیدمان سریع کابینت یکپارچه در فضای باز دارای عملکرد عایق حرارتی بسیار خوبی است و در سیستم های ارتباطی به طور مستقیم در کابینت A استفاده می شود که حفاظت مکانیکی و محیطی را برای تجهیزات ارتباطی داخلی در شرایط آب و هوایی در فضای باز فراهم می کند. مشخصه آن این است که در یک کارخانه تولید می شود، حمل و نقل و نصب آن در محل آسان است و به پرسنل مجاز اجازه ورود و کار را می دهد. این کابینتی است که می تواند تجهیزات اصلی، منبع تغذیه سیستم، توزیع برق DC ارتباطی، نظارت بر محیط زیست، تجهیزات خنک کننده، باتری ها و زمین حفاظت از صاعقه، و یک کابینت یکپارچه که محیط کار در فضای باز و مدیریت ایمنی ایستگاه پایه را فراهم می کند، یکپارچه کند.

کابینت یکپارچه فضای باز Shangyu CPSY از جعبه بیرونی، قطعات داخلی ورق فلزی، تهویه مطبوع صنعتی، واحد توزیع برق، منبع تغذیه سوئیچینگ، یو پی اس، باتری پشتیبان و سایر لوازم جانبی تشکیل شده است. این ساختار ساندویچ قاب ستون فلزی را اتخاذ می کند و مواد کلی آن از نورد سرد / روکش شده روی / صفحه فولاد ضد زنگ + پانل ساندویچ EPS / PU یا پنبه عایق PEF با ضخامت های مختلف است. از ورق فولادی نورد سرد با کیفیت بالا یا فولاد ضد زنگ ساخته شده است. پایه از ساختار کامپوزیت فولادی یا صفحه گالوانیزه گرم با ضخامت 1.5 میلی متر یا بیشتر ساخته شده است. سطح از فرآیند تصفیه پلاستیک اسپری ضد الکتریسیته ساکن ساخته شده است. دارای مقاومت در برابر ضربه، عملکرد ضد سرقت و ضد پیری است و از درجه ملی ضد گرد و غبار و ضد آب IP56 عبور کرده است. درب کابینت ساختاری تعبیه شده با شکاف درب محکم دارد. زاویه باز شدن درب بیش از 110 درجه است. درب کابینت شامل یک ساختار محدود است. دستگاه محدودیت درب زمانی که درب در حالت "باز" ​​باشد عملکرد محدودی دارد. قفل درب دارای ساختار سه نقطه ای از میله کششی و قطعه قفل است که در ساختار محکم و در ضد سرقت قوی است. داخل کابینت بر اساس عملکرد به محفظه تجهیزات و محفظه باتری تقسیم می شود. کابینت های یکپارچه در فضای باز عبارتند از: 1. کابینت های یکپارچه ایستگاه پایه ارتباطی (کابینت تجهیزات، کابینت منبع تغذیه، کابینت باتری، کابینت برق، کابینت جامع). 2. کابینت های OLT یکپارچه در فضای باز رادیو و تلویزیون، کابینت های برق و برق در فضای باز، و کابینت های دسترسی پهن باند در فضای باز، کابینت های شبکه در فضای باز، کابینت های دمای ثابت در فضای باز، کابینت های ضد باران در فضای باز، کابینت های ایستگاه نظارت کوچک در فضای باز، کابینت های امنیتی نظارت تصویری در فضای باز.

شاخص های اصلی عملکرد فنی

1. شرایط استفاده: دمای محیط -40℃~+60℃. اگر درجه حرارت بیش از حد بالا باشد، توصیه می شود یک پوشش محافظ در برابر آفتاب نصب کنید. رطوبت محیط ≤95﹪ (در +40 درجه سانتیگراد)؛ فشار اتمسفر 70kPa~106kPa;

2. کابینت ساختار ساندویچی را اتخاذ می کند که به دو نوع تقسیم می شود: 1. ورق فلزی دو لایه + پنبه عایق PEF. 2. قاب فلزی + ساندویچ پانل EPS/PU به ضخامت 45 میلی متر.

3. جنس کابینت: صفحه فولادی نورد سرد با ضخامت 1.5 میلی متر / صفحه گالوانیزه / ورق آلومینیوم / صفحه فولاد ضد زنگ + پنبه عایق PEF با ضخامت 10-40 میلی متر / ساندویچ پانل فولادی رنگی EPS با ضخامت 45 میلی متر، ستون U 2 میلی متر، قاب تحمل بار 1.5 میلی متر، قطعات تزئینی و ضد گرد و غبار 1.2 میلی متر؛ عملیات سطحی: چربی زدایی، زدودن زنگ و ترشی، فسفاته ضد زنگ (یا گالوانیزه)، پاشش پلاستیک

4. ترکیب کابینت: کابینت + درب کابینت + پایه + روکش بالایی + قفسه + قفل کابینت، فتوولتائیک + ذخیره انرژی + شمع شارژ DC (اختیاری)

5. نوع کابینت: 1/2/3 واحد، یک کابین، در جلو تک در یا درب جلو و عقب (اختیاری)

6. درب و قفل درب: درب کابینت ساختاری ساخته شده با شکاف درب محکم دارد. زاویه باز شدن درب> 110 درجه است و ساختار محدود دارای خواص ضد سرقت قوی است. قفل درب یک ساختار سه نقطه ای از یک میله کششی و یک قطعه قفل و یک قفل یا قفل الکترونیکی (اختیاری) دارد.

7. استحکام مکانیکی: کابینت می تواند باری ≥600 کیلوگرم را تحمل کند، هر سطح می تواند فشار عمودی > 980 نیوتن را تحمل کند، و بیرونی ترین انتهای آن می تواند فشار عمودی > 200 نیوتن را پس از باز شدن درب تحمل کند.

8. سطح مقطع هسته مسی در سیم زمین باید >16-50㎟ باشد و مقاومت تشخیص باید <0.1Q باشد.

9. روش ورود کابل: ورود و خروج از پایین. خطوط AC، خطوط DC، خطوط سیگنال و سیم های زمین باید به طور جداگانه هدایت شوند و به طور جداگانه گره بخورند.

10. روش نصب تجهیزات: یک رک استاندارد قابل تنظیم 19/21 اینچی در کابینت تجهیزات نصب شده است.

11. روش خنک کننده: تبادل حرارت یا تهویه مطبوع (AC1500W)، فن + تهویه مطبوع

12. خدمات سفارشی: سفارشی سازی اندازه، سفارشی سازی ساختار داخلی، سفارشی سازی رنگ کابینت، خاکستری بین المللی RAL7035 پیش فرض، پاشش پودر حرفه ای در فضای باز

13. روش نصب: داخلی یا خارجی، ضخامت پایه کابینت ≥ 2.0 میلی متر ورق فولادی گالوانیزه گرم، ارتفاع پایه کابینت ≥ 200 میلی متر، بافل های نصب شده در اطراف پایه برای جلوگیری از تجاوز به حیوانات

13. نوع مدار اصلی: پل سه فاز، دو ضد ستاره; اجزای یکسو کننده: تریستور، دیود، ضریب جریان ناهموار اجزا در همان بازو: <0.15

15. تعداد پالس ها در یک کابینت: 6، 12، 24 پالس (کابینت های یکسو کننده چندگانه همراه با تغییر فاز ترانسفورماتور یکسو کننده می توانند معادل 36، 48، 60، 72 پالس را تشکیل دهند)

16. ولتاژ مقاومت: ولتاژ مقاومت بین دستگاه زمین و قطعه کار فلزی جعبه کمتر از 3000 ولت (DC) / 1 دقیقه نیست.

17. سیستم کنترل دما: تجهیزات کابینت در هنگام کار گرمای زیادی تولید می کند که باعث افزایش دمای داخل کابینت، کاهش عمر مفید قطعات الکترونیکی و حتی خرابی می شود. بنابراین برای اطمینان از عملکرد عادی تجهیزات ارتباطی و در عین حال بهبود عمر مفید و قابلیت اطمینان تجهیزات الکترونیکی باید از تجهیزات کنترل دما برای کنترل دما در کابینت استفاده کرد.

18. مقاومت عایق: مقاومت عایق بین دستگاه زمین و قطعه کار طلای جعبه کمتر از 2X104M /500V (DC) نیست.

19. کولر گازی کمپرسور: کولر گازی DC 300W-1500W (اختیاری)

20. ضخامت لایه عایق حرارتی: 50 میلی متر، عملکرد عایق حرارتی خوب، هدایت حرارتی <0.472/(m2.k)؛ سطح حفاظت کابینت: IP56;

21. همه همپوشانی های شینه های رسانا آسیاب می شوند، با زبری بهتر از Ral.6، صافی بهتر از 25μm، مقاومت در برابر تماس کم و افت توان کم.

22. کابینت یکپارچه سیستم تبرید، سیستم کابینت، سیستم توزیع برق، منبع تغذیه بدون وقفه، سیستم نظارت بر محیط پویا و سیستم سیم کشی مورد نیاز اتاق کامپیوتر را یکپارچه می کند. توسط صنعت و پخش از پیش تنظیم شده است و می تواند به سرعت در محل مهندسی شود تا نیازهای راه اندازی سریع خدمات مرکز داده را برآورده کند.

CPSY® پارامتر کابینت یکپارچه فضای باز (مشخصات)

ویژگی و کاربرد کابینت یکپارچه CPSY® Outdoor

امکانات:

1. می تواند از راه دور مجوز باز کردن قفل، نظارت از راه دور و ثبت وضعیت قفل درب، زمان باز و بسته شدن قفل در، و اطلاعات بازکننده قفل را صادر کند.

2. کابینت روش های جوشکاری، مونتاژ و مونتاژ را اتخاذ می کند. سازه کاملاً جوش داده شده است و ظرفیت باربری خوبی دارد. این برای نصب در سناریوهای متعدد در بالای کوه و پشت بام مناسب است. مقیاس پذیر است و می تواند به سیستم عامل های شخص ثالث متصل شود.

3. از پردازش کامل CNC برای تشکیل یک کابینت آلیاژ آلومینیوم یا فولاد ضد زنگ استفاده کنید تا به طور موثر از گرم شدن موضعی کابینت جلوگیری کنید. برای جلوگیری از زنگ زدگی، خوردگی، گرد و غبار، آفتاب و باران، کل کابینت با پلاستیک اسپری یا رنگ آمیزی شده است.

4. طراحی یکپارچه، استقرار سریع، پلاگین و بازی، یکپارچگی بالا، ردپای کوچک، دوره ساخت کوتاه، صرفه جویی در فضا، گسترش و مهاجرت آسان، هزینه ساخت کم و مصرف انرژی کم

5. طراحی مدولار توزیع برق، قدرت، تبرید، و غیره، پیکربندی بر اساس تقاضا، قابلیت اطمینان بالا، بدون نیاز به تعمیر و نگهداری، شروع و توقف با یک کلیک، مونتاژ سریع، تطبیق چند سناریو. قابل تطبیق با ترکیبات مختلف سیستم قدرت و ارتقاء را آسان تر می کند

6. طراحی کاملا مهر و موم شده، سازگار با محیط زیست، عایق حرارت و صرفه جویی در انرژی، عملکرد برتر، عایق و ضد الکتریسیته ساکن، ضد گرد و غبار و ضد خوردگی، بهبود ایمنی و افزایش طول عمر تجهیزات یکسو کننده.

7. راه حل اتلاف گرما با کارایی بالا، تهویه مطبوع صنعتی درب / جانبی، تجهیزات تهویه درجه صنعتی، خنک کننده هوا و طراحی لایه عایق، پایدار و قابل اعتماد، عمر طولانی، دمای پایین تر و حفظ دما و رطوبت ثابت در کابینت

8. قفل درب کابینت در فضای باز ضد سرقت، سطح حفاظتی بالای IP56، می تواند کاملاً با محیط های خشن در فضای باز و انواع مختلف آب و هوا مقابله کند.

7. اقدامات حفاظتی کامل، نظارت بر زمان واقعی دمای هوا، رطوبت، دمای آب، فشار آب، جریان آب، نشت آب، حجم هوا، دمای اجزا و غیره در کابینت، بدون نیاز به بازرسی سایت.

9. قفل هوشمند ضد سرقت درب، ضبط دوربین. قسمت بالایی برای جلوگیری از باران به سمت پایین متمایل شده است و توری ضد گرد و غبار در ورودی کابل از ورود حشرات و گرد و غبار جلوگیری می کند، به راحتی تمیز و تعمیر می شود و در برابر خوردگی مقاوم است.

10. پایش محیط پویا پایدار و قابل اعتماد، تشخیص سیگنال هشدار همه جانبه، گزارش اطلاعات زنگ در زمان واقعی. می تواند آلارم هایی مانند قطع برق، قطع برق، کنترل دسترسی، دما، رطوبت، دود، غوطه ور شدن آب، ولتاژ باتری و غیره را دریافت و بارگذاری کند (اختیاری).

11. با اتخاذ یک طراحی سطح بالا، ساختار کابینت های تک و کابینت های مشترک یکسان است، با رابط های نصب رزرو شده. در صورت نیاز می توان تهویه مطبوع را کم یا زیاد کرد. این محصول به راحتی گسترش می یابد، در برابر فشار و تغییر شکل مقاومت می کند. اتصالات پرس مولفه یک طراحی نیروی ثابت متعادل و عایق دوگانه را اتخاذ می کند.

12. اشکال زدایی هوشمند با یک کلیک، عملیات کارآمد، مجهز به ماژول تصحیح با راندمان بالا، طراحی کنترل دما و تجزیه و تحلیل و مدیریت بهره وری انرژی در سطح سایت، باعث کارآمدتر شدن عملیات می شود.

13. سفارشی‌سازی را بپذیرید، ویژگی‌های مختلف پروژه‌های مختلف را ترکیب کنید و از محیط‌ها برای سفارشی‌سازی، بیشتر مطابق با نیازهای محل استفاده کنید و رضایت مشتری را به موقع و کارآمد به دست آورید.

14. کابینت دارای ظرفیت بزرگ، ساختار چند درب، فضای نصب داخلی انعطاف پذیر و طراحی ظاهری، نصب و نگهداری آسان، و نظارت و پاسخ نزدیک به پایان در کابینت به موقع، دقیق و موثرتر است.

15. این استاندارد با رابط های رده 6 ارائه می شود که از انواع لوازم جانبی پشتیبانی می کند. یک رابط منبع تغذیه اضطراری خارجی رزرو شده است و دستگاه های داخلی می توانند توسط یک سیستم منبع تغذیه خارجی در هنگام قطع برق تغذیه شوند.

16. از کابل های مقاوم در برابر شعله، توزیع برق AC اختیاری یا واحد توزیع برق DC (لوازم روشنایی DC-48V) استفاده کنید. باتری اختیاری لیتیوم / باتری سرب اسید به عنوان منبع تغذیه پشتیبان (اختیاری)

17. سیم کشی برق یکپارچه و سیستم توزیع برق AC/DC، با طرح معقول، روش های سیم کشی انعطاف پذیر، بهره برداری و نگهداری آسان از معرفی کابل، تثبیت و اتصال به زمین مانند فرورفتگی کابل و قفسه های مدیریت کابل.

18. روش ورود کابل کابینت از پایین می باشد. کابل برق، کابل سیگنال و کابل نوری دارای سوراخ های ورودی کابل مستقل هستند و هیچ تداخلی با یکدیگر ندارند.

19. تجهیزات اصلی، تجهیزات کنترل دما و ماژول های سیم کشی در کابینت در محفظه های جداگانه طراحی شده اند تا تعمیر و نگهداری درجه بندی شده آینده را تسهیل کنند.

20. راه حل منبع تغذیه در فضای باز با راندمان بالا، استقرار سایت ساده، ساختار سیستم فشرده، کابینت از مونتاژ سریع پشتیبانی می کند، از ورودی و خروجی انرژی چندگانه پشتیبانی می کند، انتخاب سایت و ساخت و ساز را ساده تر می کند.

21. آلارم های هوشمند، گزارش های طبقه بندی شده مبتنی بر زمان و منطقه ای، می توانند انواع مختلفی از اطلاعات را جمع آوری کنند و نیازهای فنی کلی پروژه حذف سایت را برآورده کنند. آلارم‌های محلی به هشدارهای راه دور، نظارت متمرکز از راه دور با دقت بالا و صفحات پشتیبانی، ایمیل‌ها و پیام‌های متنی هشدارهای راه دور مرتبط هستند.

22. اتصال هوشمند، باز شدن درب به نور و گرفتن عکس مرتبط است. سنسور دما برای شروع و توقف کولر، سنسور دما + وضعیت تهویه مطبوع به تهویه اضطراری، سنسور دما + سنسور دود به اطفاء حریق مرتبط است.

23. سنجش هوشمند: قفل الکترونیکی کنترل دسترسی در سطح کابینت و سنسور مغناطیسی در، همراه با انواع روش‌های مجاز باز کردن درب، اثر انگشت، چهره و رمز عبور، آلارم‌ها و دوربین‌های صوتی و تصویری اختیاری

24. بهره برداری و نگهداری هوشمند، برای همه کاربران سایت، می تواند نظارت بر عملکرد سایت از راه دور و جمع آوری داده ها، و همچنین تولید گزارش عملیات، پشتیبانی از برنامه تلفن همراه، پیش بینی خطا در زمان واقعی و موقعیت یابی سریع، کمک به تمرکز پرسنل عملیات و تعمیر و نگهداری بر روی اصول اساسی را درک کند. مشکلات به موقع، با تعداد کمی از افراد در حال کار و بهره برداری و نگهداری از راه دور، مهندسان سیستم در هر زمان کمک آنلاین ارائه می دهند و سیستم پشتیبانی عملیات و تعمیر و نگهداری هوشمندتر است.

استانداردهای محصول

عملکرد ضد تخریب قفل مطابق با الزامات کلاس B در GA/T 73-1994 است.

الزامات IP55 در GB 4208-2008 را برآورده کنید

الزامات IP45 در GB 4208-2008 را برآورده کنید

مطابق با استاندارد صنعتی YD/T1537-2015 تست کابینت در فضای باز برای سیستم های ارتباطی

مطابق با استاندارد YD 5083-2005/YD5096-2005 مشخصات تست عملکرد مقاومت در برابر زلزله تجهیزات مخابراتی

با الزامات آزمایش A بازدارنده شعله GB5169.7 مطابقت داشته باشید

مطابق با الزامات منطقه سوراخ تخلیه هیدروژن استاندارد ملی GB7260.1

مطابق با الزامات کلاس B برای ضد خرابکاری در GA/T 73-1994 "قفل ضد سرقت مکانیکی"

برنامه های کاربردی:

به طور گسترده در سیستم های جمع آوری عوارض بدون توقف سریع ETC، خطوط راه آهن پرسرعت، ارتباطات شبکه، بزرگراه ها، شبکه های ملی، متروهای شهری، نظارت بر محیط زیست، ایستگاه های پایه ارتباطات بی سیم، از جمله سیستم های نسل جدید 3G، خدمات یکپارچه ارتباطات/شبکه ​​استفاده می شود. ایستگاه دفاتر سوئیچینگ دسترسی/انتقال، ارتباطات/انتقال اضطراری و غیره، صنایع شیمیایی، ذوب، کاغذسازی، تولید هیدروژن، نفت، معدن، صنایع نظامی، تحقیقات علمی، رادیو و تلویزیون، ایستگاه نظارت، برق، انرژی، حمل و نقل، امنیت، تقویت کننده قدرت، طرح ریزی، کنترل روشنایی و سایر صنایع، رسانه های تجاری (ارتباطات، امور مالی، انرژی، رادیو و تلویزیون، خرده فروشی)، شرکت های کوچک، شعب شرکت های بزرگ، دولت، آموزش، مراقبت های پزشکی، مراکز داده لبه محاسبات ابری، منابع تغذیه اضطراری صنعتی و تجاری، جابجایی پیک، تراشیدن پیک و پرکردن دره، گسترش سیستم، هموارسازی انرژی جدید اکثر سناریوهای کاربردی مانند خروجی، تامین برق DC با توان بالا برای بارها و غیره.

سیستم خدمات:

1. نمونه محصول پیش فروش

-- پرسنل متخصص تحقیقات عمیقی در مورد نیازهای مشتری انجام می دهند، نیازهای مشتری را به طور کامل درک می کنند و نقشه ها را به صورت رایگان طراحی و تولید می کنند.

- ارائه بروشورهای رایگان محصول، نمونه ها، گزارش های آزمایشی، نقل قول ها، تماس با حمل و نقل و سایر خدمات

2. خدمات ساخت و ساز در فروش

-- برنامه تولید را با توجه به زمان تحویل مورد نیاز مشتری تنظیم کنید

- کنترل کیفیت را در طول فرآیند تولید به شدت انجام دهید

- پشتیبانی لجستیک قوی

3. خدمات ردیابی پس از فروش

- پیگیری و رسیدگی به نظرات کیفیت محصول؛ انجام بازدیدهای مجدد از کاربران برای کمک به آنها در حل مشکلات

--ارائه خدمات تست برای محصولات ساختمانی و ارائه تحویل سریع رایگان به محل ساخت و ساز برای مواد و قطعات یدکی مفقود شده.

دستورالعمل نصب و راه اندازی

1. با توجه به نیاز برنامه ریزی شبکه، کابینت یکپارچه را می توان بر روی زمین، پشت بام، کنار جاده، دامنه تپه و سایر مناطق نصب کرد. می توان آن را نزدیک به زمین یا بالای سر نصب کرد. هنگام نصب در مناطق مستعد سیل، الزامات پیشگیری از سیل باید در نظر گرفته شود.

به دلیل ساختار ساده، از دو روش مونتاژ پشتیبانی می کند: مونتاژ کامل (بالا بردن در محل حمل کامل) و مونتاژ (مونتاژ در محل تحویل قطعات):

پیش ساخته: در صورت نیاز کابینت های یکپارچه پیش ساخته یکپارچه شده و در کارخانه ها و انبارهای تولیدی نصب می شود. این می تواند نیازهای حمل و نقل زمینی، حمل و نقل دریایی یا حمل و نقل هوایی را برآورده کند و می تواند نیازهای دست اندازها، ارتعاشات و بلند کردن را در طول حمل و نقل برآورده کند.

نوع مونتاژ شده: در صورت نیاز، اجزای کابینت یکپارچه را می توان برای مونتاژ استاندارد به محل حمل کرد.

2. قدرت بیشتر کابینت یکپارچه نیاز به کابل های ضخیم تری دارد و سطح مقطع کابل ها باید به طور کامل در طراحی ترانشه در نظر گرفته شود.

3. کابینت فضای باز از روش ورود کابل به سمت پایین استفاده می کند. برای جلوگیری از ورود اجسام خارجی در کنار کابینت بیرونی سوراخ ورودی کابل وجود ندارد و کابل باید از طریق ترانشه وارد شود. بنابراین، ترانشه ها باید در محل از قبل تنظیم شوند.

4. کابینت همه کاره از ورودی کابل پایین استفاده می کند و ترانشه باید دارای طراحی ضد گرد و غبار و ضد جوندگان لازم برای جلوگیری از ورود مواد خارجی باشد. طراحی ضد آب و ضد رطوبت لازم در ترانشه برای جلوگیری از پیری کابل و اتصال کوتاه لازم است که بر عملکرد عادی کابینت در فضای باز تأثیر می گذارد.

5. زمانی که رطوبت هوا 95 درصد است درب کابینت را باز نکنید. از باز کردن درهای کابینت، انجام عملیات تعمیر و نگهداری یا تعمیرات اساسی در شرایط آب و هوایی بارانی یا مرطوب خودداری کنید.

6. فقط افراد حرفه ای می توانند عملیات نصب را انجام دهند. در طول مراحل نصب، دستورالعمل های دفترچه راهنمای کاربر را به شدت دنبال کنید.

7. قبل از نصب، تمام سوئیچ های مرحله جلوی داخلی و خارجی باید جدا شوند، 15 دقیقه صبر کنید و تأیید کنید که همه آنها در حالت بدون برق هستند.

8. برای جلوگیری از روشن شدن مجدد آن در حین نصب، باید علامت هشدار در موقعیت قطع شده گذاشته شود. اتصالات اتصال به زمین و اتصال کوتاه لازم است.

9. قطعات زنده باید در صورت لزوم با مواد عایق کار شده و جداسازی شوند تا آسیبی به پرسنل وارد نشود.

10. پس از قطع برق ورودی، 35 دقیقه قبل از باز کردن درب برای بازرسی صبر کنید. قبل از باز کردن درب کابینت، مطمئن شوید که برق داخل آن نیست.

11. در شرایط عادی، لطفاً از روش‌های خاموش کردن عادی برای خاموش کردن استفاده کنید. در شرایط اضطراری، خاموش شدن اضطراری باید برای اطمینان از واکنش سریع و محافظت از ایمنی و تجهیزات انسانی استفاده شود.

12. هنگام انتخاب مکان، معمولاً یک منطقه با تهویه خوب انتخاب شده و در یک منطقه باز یا در یک طبقه نصب می شود. به طور کلی برای نصب در راهروهای مسکونی یا اتاق های مسکونی مناسب نیست، در غیر این صورت بر روی تهویه و اتلاف گرما تاثیر می گذارد و صدا باعث مزاحمت ساکنین در هنگام کار کردن تجهیزات می شود. .

13. اجزاء، اجزاء، قطعات، تجهیزات جانبی و رابط های نصب کابینت یکپارچه در فضای باز، همه استاندارد و جهانی هستند و عمدتاً از مواد فلزی ساخته شده اند. هنگام استفاده از نصب روی زمین، یک پایه فولادی کانالی قابل اعتماد یا سیمان باید ارائه شود. اسکله باید از مناطق کم ارتفاع و مناطق پر گرد و غبار دور باشد و دارای ردیف های زمینی مناسب باشد.

14. برای جلوگیری از سرقت از طریق جداسازی قطعات خارجی، لازم است هیچ پیچی در قسمت بیرونی کابینت وجود نداشته باشد. کابینت مجهز به ساختار پایه و سایبان است که بهتر می تواند از خوردگی ناشی از نشت باران جلوگیری کند، در حالی که درهای کابینت نیاز به استفاده از حالت قفل چندگانه کلیک دارند.

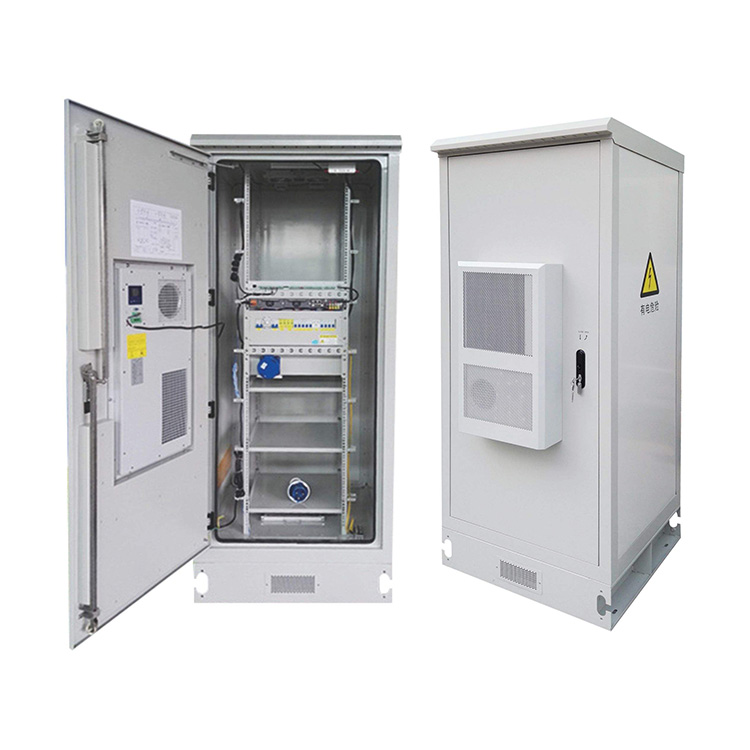

CPSY® جزئیات کابینت یکپارچه فضای باز

در مقایسه با همتایان، مزایای کابینت مجتمع CPSY® Outdoor به شرح زیر است:

●ایمنی بالا، استفاده از حفاظت EMC/RFI، سطح مقاومت در برابر زلزله 8/9، طراحی ضد سرقت قفل درب کابینت سازه، غیر قابل جداسازی و ضریب ضد خرابکاری بالا.

●طراحی ایمنی عایق نسوز، ساخته شده از ورق فولادی گادولینیوم سرد یا صفحه آبکاری شده سازگار با محیط زیست، با خواص مکانیکی خوب، ظرفیت تحمل بار زیاد، ساختار فشرده و معقول، و قابلیت تعویض خوب.

● جعبه دارای ویژگی های محافظت در برابر آفتاب، محافظت در برابر باران، مقاومت در برابر خوردگی، مقاومت در برابر آتش خوب، عایق و دوام است. این کاملاً با محیط بیرون سازگار است و عمر مفید آن 15 سال است که بیش از 20٪ بیشتر از خنک کننده هوا است.

● طراحی قفسه استاندارد 19 اینچی یا 21/23/24 اینچی را اتخاذ می کند، یا به عنوان براکت باتری و غیره طراحی شده است که می تواند در صورت تقاضا گسترش یابد و تطبیق پذیری قوی دارد. سازه های ثابت ورق غیر استاندارد را نیز می توان با توجه به وضعیت واقعی مشتری (اختیاری) ساخت.

● سطح حفاظت بالا، سطح حفاظت IP56، کنترل دمای ثابت کم صدا، اختلاف دمای سلول بین کابینت ≤3℃، ساختار ورق فلزی و روش جوشکاری مقاومت در برابر آب، ضد گرد و غبار، خوردگی و UV را بهبود می بخشد.

●نصب آن آسان است و با توجه به نیاز سایت به صورت انعطاف پذیر بر روی پشت بام یا کنار جاده نصب می شود. تحمل زیادی نسبت به آب و هوا و آب و هوا دارد و می تواند با باران و برف های مختلف با دمای پایین، سرما و گرمای زیاد، طوفان های شن و مناطق بادخیز سازگار شود.

●از مواد عایق ضد آتش و مقاوم در برابر شعله (کابل ها، نوارهای لاستیکی، پنبه عایق) استفاده کنید و یک سیستم کنترل دما (با استفاده از فن ها، مبدل های حرارتی یا تهویه مطبوع برای اتلاف حرارت مخلوط) برای دستیابی به اثر دمای ثابت در کابینت یکپارچه کنید. .

● طراحی اتصال آتش هوشمند، حفاظت از آتش در سطح PACK، تشخیص نزدیک به پایان، پاسخ خودکار به اطفاء حریق، سریع، دقیق، به موقع و موثر، که می تواند تلفات را به حداقل برساند.

●صرفه جویی در زمان، کار و فضا. در مقایسه با کابینت های سنتی، کابینت های یکپارچه در فضای باز مساحت کمتری را اشغال می کنند - بیش از 90٪ کاهش یافته است، دوره ساخت را کوتاه می کند - به 1/10 زمان قبلی کوتاه شده است، و تعداد واحدها بین هر ماژول کاربردی کاهش می یابد. نقاط شکست مسیر، سازگاری بین سیستم ها را تا حد زیادی بهبود می بخشد.

●نظارت بصری، ادغام بالا، مدیریت متمرکز از راه دور، خروجی های ولتاژ چندگانه، پشتیبان گیری n+1، و تنها گواهینامه امنیت اطلاعات محصول فناوری اطلاعات نظارت بر محیط زیست در صنعت را گذرانده است.

●کنترل بی‌درنگ داده‌ها، نمایش چند کاناله روی صفحه‌های بزرگ محلی، برنامه‌های موبایل و مرورگرهای WEP، و پشتیبانی از شبکه‌سازی متمرکز در مناطق و کابینت‌های متعدد.

● استفاده از ساختار جوش داده شده و فرآیند پودر پاشش الکترواستاتیک در فضای باز، استحکام مکانیکی، استحکام و قابلیت اطمینان ضد خوردگی کابینت را تضمین می کند.

●طراحی ترانسفورماتور منبع کمکی دو شیر، سمت اولیه را می توان به منبع تغذیه 480Vac یا 400Vac متصل کرد و با 2 ولتاژ شبکه اصلی سازگار است.

ادغام می تواند به طور قابل توجهی اجاره زمین اپراتورها و نرم افزار سیستم مدیریت را کاهش دهد

●نصب مهندسی فوق العاده ساده است، تمامی زیرسیستم ها از قبل در کابینت نصب شده اند، کارخانه به طور کامل رفع اشکال می شود، محصول به طور کلی بسته بندی و حمل می شود و نصب در محل در 2 ساعت به پایان می رسد.

طبقه بندی کابینت های یکپارچه فضای باز

- طبق طبقه بندی عملکردی، کابینت های یکپارچه فضای باز به کابینت تجهیزات (کابین تجهیزات) و کابینت باتری (کابین باتری) تقسیم می شوند.

(1) کابینت تجهیزات: کابینت تجهیزات از تهویه مطبوع یا تهویه برای اتلاف گرما استفاده می کند (مبدل های حرارتی می توانند به عنوان تجهیزات اتلاف حرارت نیز استفاده شوند)، MTBF≥50000h-250000h، کابینت تجهیزات در سمت راست کابینت توزیع شده است، و با یک پارتیشن از محفظه باتری جدا می شود تا عایق حرارتی فضای تجهیزات را تسهیل کند.

(2) کابینت باتری: برای نصب باتری ها با هدف تامین انرژی قابل اعتماد برای تمام بارهای ثابت در زمینه های صنعتی و تجاری استفاده می شود. از طریق رابط با واحد کنترل، برنامه های مختلف را می توان به طور انعطاف پذیر پیکربندی کرد، و داده های عملیاتی سیستم باتری را می توان با سایر تجهیزات رد و بدل کرد، کابینت باتری از تهویه مطبوع یا خنک کننده نیمه هادی برای دفع گرما استفاده می کند. پانل های بیرونی کابینت با پنبه عایق حرارتی چسبانده شده اند تا اثر عایق حرارتی حاصل شود. این کابینت همچنین مجهز به آفتابگیر برای دستیابی به محافظت در برابر آفتاب و اثر ضد آب است. کابینت مجهز به یک دستگاه اگزوز است تا گازهای مضر تولید شده توسط باتری را آزاد کند.

---با توجه به اندازه و محل نصب و حمل به دو نوع انتگرال و مونتاژی تقسیم می شود.

اتاق کامپیوتر ارتباط یکپارچه در فضای باز در کارخانه مونتاژ می شود و برای پروژه های اتاق کامپیوتر ماژول های راه دور و دسترسی پهن باند مناسب تر است.

اتاق کامپیوتر پیش ساخته را می توان در محل نصب و در محل نصب کرد، بنابراین می توان آن را در هر محل نصب و پروژه مناسب اعمال کرد.

- طبق طبقه بندی عملکردی، کابینت های یکپارچه فضای باز به کابینت های خدمات فناوری اطلاعات و کابینت های ETC تقسیم می شوند.

کابینت های خدمات فناوری اطلاعات در اتاق های کامپیوتر مرکز داده، عمدتاً برای پیکربندی سرورها و سوئیچ ها استفاده می شوند.

کابینت ETC دارای ویژگی های زیر است:

(1) کابینت های ETC نیاز به سازگاری با محیط های مختلف آب و هوایی پیچیده دارند: در معرض آفتاب، ضد گرد و غبار، ضد آب، ضد رطوبت، ضد کپک، ضد اسپری نمک، ضد زنگ، و باید مقاوم در برابر باد و زلزله باشند.

(2) طراحی ساختاری نوآورانه "مدولار مونتاژ شده" اتخاذ شده است که می تواند به سرعت در محل نصب شود. هر ماژول عملکردی گام به گام نصب می‌شود و حفره‌های سیم، سوراخ‌ها و پایانه‌های پلاگین رزرو می‌شوند. نصب تجهیزات آسان است و مسیریابی کابل راحت و زیبا است.

(3) منبع تبدیل برق، منبع تغذیه UPS (N+1) و تجهیزات باتری، تجهیزات تهویه مطبوع، تجهیزات توزیع برق، تجهیزات انتقال شبکه، تجهیزات نظارت بر محیط زیست، حفاظت از صاعقه، حفاظت در برابر آتش، کنترل دسترسی هوشمند، داده های نظارت بر محیط پویا مجموعه/ زنگ هشدار/ چندین ماژول کاربردی مانند واحد دوربین و کنترل دما هوشمند را در یک ادغام می کند و دارای ویژگی های ضد سرقت، ضد گرد و غبار، ضد آب، ضد خوردگی، قابلیت اطمینان بالا، یکپارچگی بالا، نگهداری آسان، قدرت طولانی است. ظرفیت ذخیره سازی، نظارت در زمان واقعی، هشدار اولیه هوشمند و غیره

(4) عمدتاً ذخیره سازی یکپارچه را برای ماشین های کنترل خط دروازه ای، سوئیچ های صنعتی، رایانه های شخصی سیستم عوارض و سایر تجهیزات فراهم می کند و منبع تغذیه قابل اعتماد و پشتیبان برای تجهیزات زیر بشکهای برای اطمینان از عملکرد قابل اعتماد تجهیزات تولید کلیدی کنار جاده ای فراهم می کند.

(5) کابینت ETC شامل رایانه شخصی سیستم عوارض، کنترل کننده خط، کنترل کننده آنتن، RSU (واحد کنار جاده) و سایر تجهیزات تجاری است. بزرگراه ها در استان های مختلف نیازمندی های خاص خود را دارند و ماشین آلات تک کابین، دو کابین و سه کابین طراحی می شوند. برای ارضای تایپ کنید

(6) عملکرد مدیریت شبکه از راه دور سیستم مدیریت عملیات و نگهداری تجهیزات پشتیبان پشتیبانی شده توسط کابینه هوشمند یکپارچه بزرگراه Yitong Technology می تواند نیازهای حزب A را برآورده کند و از راه دور وضعیت تجهیزات را در کابینه هوشمند یکپارچه بزرگراه (وضعیت کار تجهیزات، اینورتر) نظارت کند. و وضعیت عملکرد منبع تغذیه اصلاح شده، وضعیت محیطی، وضعیت باز و بسته شدن درها، و غیره)، ناهنجاری های کار یا خرابی تجهیزات (بازرسی خودکار، زنگ فعال، ثبت 1000 ثبت، موقعیت یابی GPS، تجهیزات خودکار آنلاین و غیره)، واقعی- مدیریت از راه دور زمان (پرس و جو اطلاعات، پیکربندی پارامتر، همگام سازی خودکار، کنترل سوئیچ از راه دور، و غیره).

- با توجه به طبقه بندی کمی، کابینت های یکپارچه فضای باز به کابینت های یکپارچه فضای باز تک کابین، کابینت های یکپارچه فضای باز دو کابین و کابینت های یکپارچه فضای باز سه کابین تقسیم می شوند.

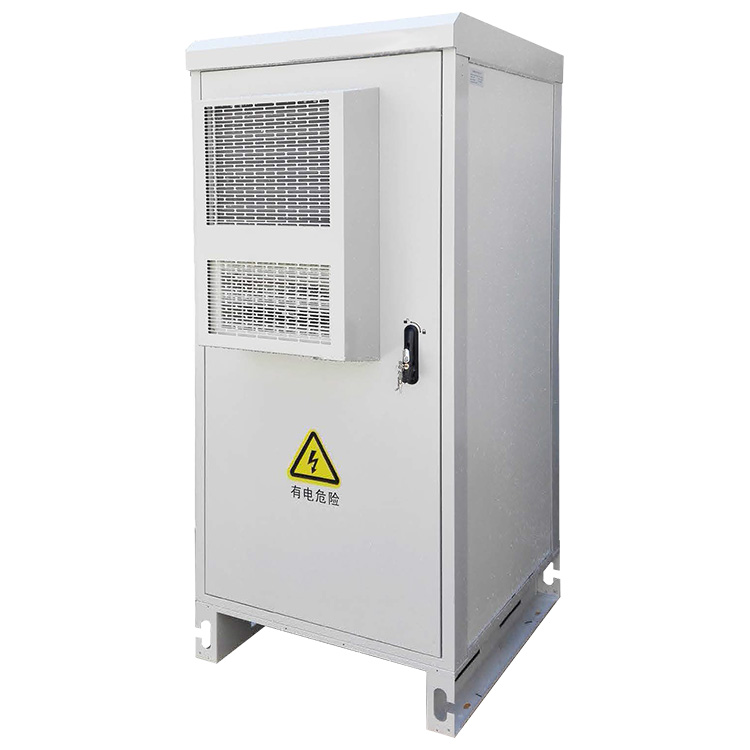

1. کابینت یکپارچه در فضای باز تک کابین

فرم پیکربندی کابینت تک: کابینت به محفظه های کاربردی مختلفی تقسیم می شود که از محفظه تجهیزات + محفظه باتری تشکیل شده است. به طور معمول، کابین تجهیزات از نوع تبادل حرارت یا روش خنک کننده هوا استفاده می کند. محفظه باتری می تواند تهویه مستقیم را انتخاب کند یا از تبرید نیمه هادی یا خنک کننده تهویه مطبوع با توجه به شرایط آب و هوایی محل استفاده واقعی استفاده کند.

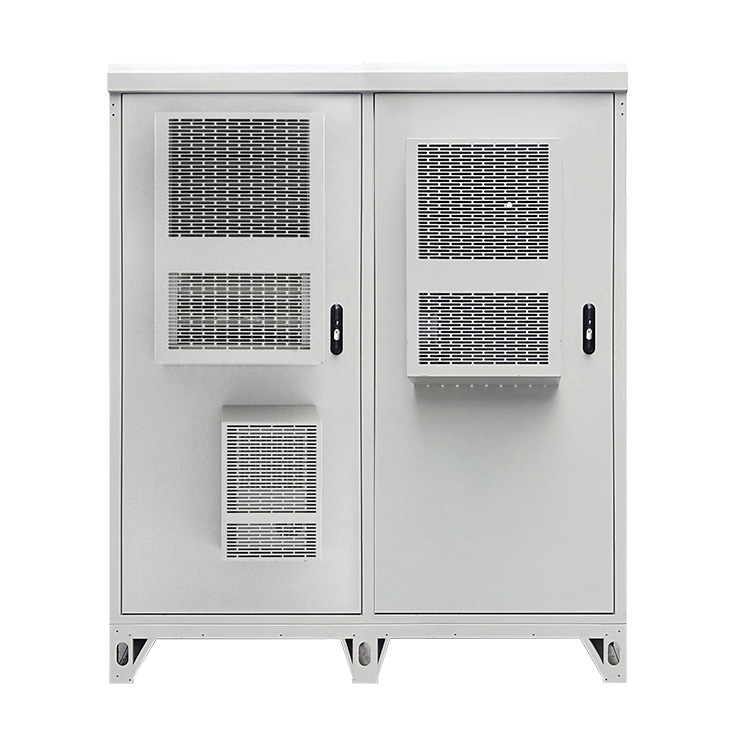

2. کابینت یکپارچه در فضای باز دو کابین

پیکربندی دو کابینت ترکیبی: کابینت به محفظه های کاربردی مختلف تقسیم می شود، یک کابینت از محفظه تجهیزات + محفظه باتری تشکیل شده است و کابینت دیگر یک کابینت BBU است. کابین تجهیزات به طور کلی از تبادل گرما یا خنک کننده هوا استفاده می کند (بسته به استفاده از تجهیزات ممکن است از تهویه مطبوع نیز استفاده شود) و BBU می تواند از خنک کننده هوا یا تبادل گرما استفاده کند.

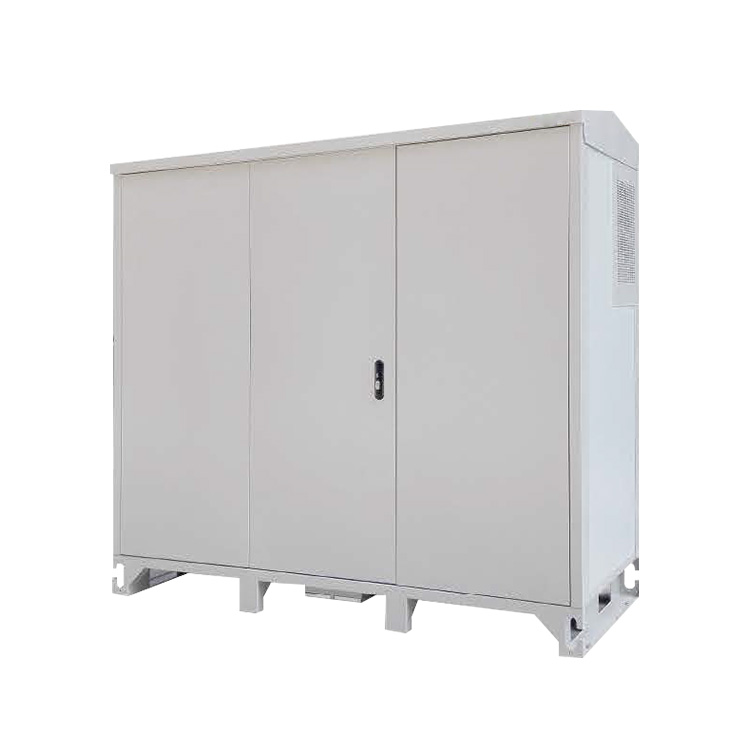

3. کابینت یکپارچه در فضای باز دو کابین

برای مدل ساخت ایستگاه های پایه مشترک دو شبکه ای یا سایت هایی مانند شبکه GSM و شبکه 3G، به دلیل ظرفیت بالای سایت، عموما از سه کابینت استفاده می شود. معمولاً از کابینت تجهیزات 1 + کابینت تجهیزات 2 + کابینت باتری تشکیل شده است. محفظه تجهیزات به طور کلی از تبادل حرارت یا خنک کننده هوا استفاده می کند و محفظه باتری از تبرید نیمه هادی و تبرید تهویه مطبوع استفاده می کند.

ترکیب کابینت یکپارچه در فضای باز

این شامل بدنه کابینت، تجهیزات اصلی OLT، سیستم منبع تغذیه DC تعبیه شده، واحد توزیع برق، سیستم تهویه مطبوع و خنک کننده کابینت، منبع تغذیه UPS، بسته باتری پشتیبان، واحد توزیع نوری ODF، واحد نظارت بر محیط پویا، سیستم روشنایی کابینت و غیره است. .

کابینت های یکپارچه فضای باز OLT را می توان در پارکینگ های زیرزمینی مسکونی، راهروها، پشت بام ها، کمربندهای سبز و سناریوهای دیگر استفاده کرد. طراحی مدولار، اندازه کوچک و نصب بسیار ساده را اتخاذ می کند. 2-3 نفر می توانند به راحتی تعمیر و نصب تجهیزات را تکمیل کنند. کل کابینت را می توان به صورت تک کابین یا دو کابین طراحی کرد، یکپارچه سازی تجهیزات اصلی OLT، منبع تغذیه سوئیچینگ تعبیه شده (ماژول یکسو کننده)، باتری پشتیبان، سیستم خنک کننده، توزیع نوری ODF و سایر قطعات، کابینت بسیار یکپارچه است، دارای مزایای حفاظت از محیط زیست سبز، کاهش هزینه های عملیاتی، و ساخت و ساز ساده.

(1) تجهیزات اصلی OLT: سازگار با نصب تجهیزات اصلی استاندارد OLT 19 اینچی و 21 اینچی.

سیستم منبع تغذیه DC جاسازی شده: سیستم منبع تغذیه 48V60A، 90A DC را پذیرفته و یکپارچه سازی و خروجی نظارت کابینت را در سیستم منبع تغذیه فراهم می کند. مجهز به پورت نظارت برای بسته باتری.

(2) واحد توزیع برق: واحد توزیع برق سوئیچ ورودی اینترلاک ماشین روغن / اصلی، رابط ضد آب دستگاه روغن سیار، ماژول حفاظت رعد و برق سطح B + C، سوئیچ هوای خروجی DC، سوئیچ هوای خروجی AC، سوکت تعمیر و نگهداری و غیره را فراهم می کند. ;

(3) سیستم خنک کننده تهویه مطبوع: تهویه مطبوع کمپرسور AC و فن های کمکی برای اتلاف گرما استفاده می شود. به طور کلی از یک تهویه مطبوع با ظرفیت خنک کننده 500W/1500W و یک فن کمکی برای تشکیل یک سیستم خنک کننده استفاده می شود.

(4) بسته باتری: فضای نصب را برای 4 باتری زیر 150Ah/12V فراهم می کند که می تواند عمر باتری یک دستگاه OLT را برای بیش از 3 ساعت تامین کند.

(5) واحد مانیتورینگ محیط پویا: آلارم‌هایی را برای کنترل دسترسی، سیل، دود، ناهنجاری‌های برق شبکه و ناهنجاری‌های دما ارائه می‌کند و از رابط RS485 برای اتصال به دستگاه اصلی OLT برای آپلود سیگنال‌های نظارتی به سیستم محیط پویا استفاده می‌کند.

(6) واحد توزیع نوری ODF: یکپارچه 12 هسته ای، 24 هسته ای، 36 هسته ای، 48 هسته ای، 72 هسته ای، 144 هسته ای، 288 هسته ای، فریم ارسال FC-FC 576 هسته ای، که برای پایانه استفاده می شود. کابل های نوری خارجی و پیگتیل های سمت تجهیزات موفقیت آمیز است.

(7) منبع تغذیه UPS: به طور کلی، یک منبع تغذیه 2KW یا 3KW UPS استفاده می شود.

(8) روشنایی کابینت: هر کابین مستقل با مجموعه ای از روشنایی LED 48 ولت / 220 ولت ارائه می شود. با باز شدن درب کابینت می توان چراغ های LED را روشن کرد.

(1) تجهیزات اصلی OLT

داخل کابینت شامل منبع تغذیه سوئیچینگ تعبیه شده، منبع تغذیه اینورتر، 100AH ​​48V (باتری لیتیوم آهنی، باتری ژل کربن سرب، باتری بدون نیاز به تعمیر و نگهداری سرب، باتری ژل اختیاری)، منبع تغذیه حفاظت در برابر صاعقه، واحد توزیع برق، پویا نظارت بر محیط، واحد دوربین، تهویه مطبوع بدون آب، فن ها، چراغ ها و سنسورها. واحدهای موجود در کابینت از نصب استاندارد 19 اینچی استفاده می کنند و به راحتی سیم کشی می شوند. هر واحد را می توان به طور مستقل جایگزین کرد. این کابینت برای استفاده در محیط های بیرونی مناسب است و ضد باران، گرد و غبار، تهویه و گرما، مقاوم در برابر اشعه ماوراء بنفش (ضد پیری)، ضد سرقت و ضد زنگ است. کابینت دارای علامت های واضح برای نشان دادن هدف کابینت و غیره است. اندازه کابینت به تعداد و اندازه تجهیزات پشتیبانی بستگی دارد. طراحی و رزرو فضای کافی برای تسهیل نصب و نگهداری تجهیزات. محدوده دمای عملیاتی -40℃~+85℃، رطوبت عملیاتی ≤95% RH است. محدوده ولتاژ کار شاسی AC165 ~ AC264V است. سطح حفاظت مطابق با IP65 است.

(2) واحد توزیع برق

کابینت مجهز به واحد توزیع برق 3U است. واحد توزیع برق شامل 1 کانال ورودی اصلی 32A/2P، ورودی ژنراتور روغن 1 کانال 32A/2P (با قفل شدن)، 1 کانال B-level/2P محافظ صاعقه، 2 کانال 32A/ 1P و قطع کننده مدار هوشمند 4 کانال AC خروجی، خروجی 2 کاناله 16A/1P DC و صفحه مسی یک واحد توزیع برق را برای تامین برق مرکزی تجهیزات تشکیل می دهند.

(3) سیستم خنک کننده تهویه مطبوع

این سیستم تهویه مطبوع با فرکانس متغیر بدون آب DC صرفه جویی در مصرف انرژی و کنترل کننده هوشمند را برای شناسایی و کارکرد خودکار با توجه به تغییرات دمای محیط استفاده می کند و زمان اجرا، مصرف برق، رویدادها و داده های تاریخی کل سیستم را ثبت می کند. داده ها می توانند 100 اطلاعات رویداد، 1280 رکورد داده های تاریخی، 256 روز اطلاعات ورود به سیستم را می توان پرس و جو کرد.

ویژگی های کولر گازی اینورتر بدون آب DC کم مصرف:

(Ⅰ) آب تغلیظ شده تولید شده توسط تبرید تهویه مطبوع از طراحی منحصر به فردی برای هدایت آب به کندانسور استفاده می کند و از گرمای کندانسور برای مصرف کامل آب استفاده می کند. می تواند بدون تخلیه به اثر «خودتولید و خود مصرفی» دست یابد. در عین حال، آب میعان در دمای پایین به طور موثر بار تهویه مطبوع را کاهش می دهد و جریان عملیاتی کمپرسور را برای دستیابی به اهداف صرفه جویی در انرژی کاهش می دهد.

(Ⅱ) مفهوم جدید است و طراحی فنی کلی پیشرفته است. از ماشین آلات گرفته تا سخت افزار، از کنترل تا پلتفرم ابری، بسیار فراتر از همتایان خود است. طراحی معقول سیستم تبرید، انتخاب اجزای الکتریکی و طراحی کامل سیستم پمپاژ آب معقول و یکپارچه است. طرح هایی مانند روش های نصب ساده می توانند تجهیزات را بدون تخلیه آب میعان خنک کنند. برای هر مکانی مناسب است و تمام مشکلات زهکشی را حل می کند. همانطور که از ساختار در تصویر ضمیمه مشاهده می شود، طراحی نفیس و هماهنگی اجزای آن خوب است و با مخابرات و برق سازگار است. درجه ضد آب کابینت های صنعتی به IP65 یا بالاتر می رسد.

(III) همراه با خروجی زنگ تماس خشک و رابط ارتباطی RS485.

(IV) سیستم با حفاظت دمای بالا/پایین طراحی شده است و استفاده از آن را ایمن تر می کند.

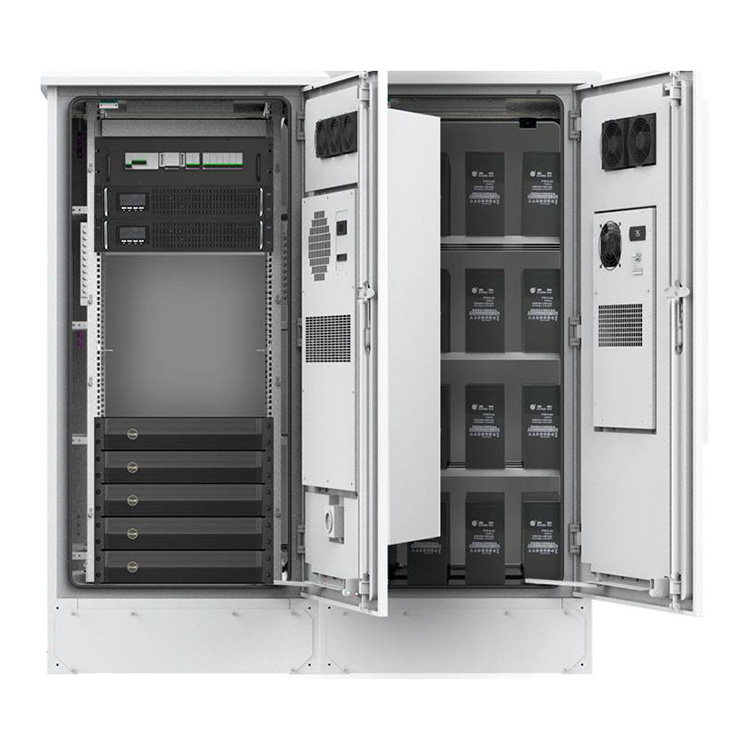

(4) بسته باتری

(Ⅰ) بسته باتری سرب-اسید - کابینت یکپارچه در فضای باز

سیستم کابینت فضای باز 1KVA: فضای نصب را برای 4 باتری زیر 150Ah/12V فراهم می کند که می تواند عمر باتری یک دستگاه OLT را برای بیش از 3 ساعت تامین کند.

(II) بسته باتری لیتیوم آهن فسفات - ظرف در فضای باز

ظرفیت: 46.08 کیلووات ساعت ~ 69.12 کیلووات ساعت، 107.5 کیلووات ساعت تا 215 کیلووات ساعت، 1290 کیلووات ساعت، حداکثر 1720 کیلووات ساعت

توان: 30 کیلووات، 60 کیلووات، 100 کیلووات، 180 کیلووات، 360 کیلووات، 600 کیلووات، حداکثر 800 کیلووات

جریان شارژ و دشارژ: میزان شارژ و دشارژ 1C، کابینت های باتری متعدد را می توان به صورت انعطاف پذیر به صورت موازی متصل کرد.

(5) واحد نظارت بر محیط پویا

پیکربندی سیستم مانیتورینگ محیط پویا: میزبان نظارت بر محیط پویا، صفحه لمسی، دما و رطوبت، نشت تهویه مطبوع، مانیتورینگ UPS، ولتاژ و کنتور برق

می تواند 1 پورت اترنت 10M/100M را ارائه دهد. ارتباط GPRS+GPS؛ 1 اندازه گیری دما و رطوبت؛ 4 اندازه گیری آنالوگ عمومی (AI)؛ 2 تشخیص ولتاژ AC; 1 بسته باتری اندازه گیری ولتاژ کل؛ 8 ورودی دیجیتال دیجیتال (DI); 8 خروجی دیجیتال (DO)؛ 4 پورت سریال (شامل 8 پورت سریال RS485 و 2 پورت سریال RS232) و عملکردهای دیگر.

(Ⅰ) عملکرد تشخیص وضعیت کابینت: تشخیص دما و رطوبت: مجهز به سنسورهای دما و رطوبت، دما و رطوبت صفحه نمایش محلی را در زمان واقعی جمع آوری می کند و شرایط دما و رطوبت را در کابینت بارگذاری می کند. اگر دمای کابینت خیلی بالا باشد، یک هشدار دمای بالا آپلود می شود. تشخیص وضعیت درب کابینت: تشخیص لحظه ای وضعیت درب کابینت، باز کردن غیرقانونی درب کابینت و زنگ هشدار. پس از باز شدن درب کابینت، زنگ درب باز گزارش می شود. تشخیص وضعیت دود: تشخیص وجود دود در کابینت در زمان واقعی. هنگامی که دود در کابینت وجود دارد، هشدار دود آپلود می شود. تشخیص وضعیت سیل: تشخیص در زمان واقعی از وجود آب در کابینت. هنگامی که آب در کابینت وجود دارد، هشدار سیل آپلود می شود.

(II) عملکرد تشخیص تجهیزات درون جعبه: تشخیص وضعیت محافظ صاعقه: تشخیص لحظه ای وضعیت محافظ صاعقه. تشخیص و نظارت بر جریان قوی 220 ولت: نظارت و بارگذاری در زمان واقعی وضعیت ولتاژ. هنگامی که برق شبکه قطع می شود، یک زنگ هشدار قطع برق بارگذاری می شود. تشخیص و نظارت بسته باتری: نظارت و بارگذاری در زمان واقعی وضعیت ولتاژ. وقتی ولتاژ بسته باتری خیلی کم است، یک زنگ هشدار ولتاژ پایین بسته باتری آپلود می شود. تشخیص وضعیت تجهیزات: داده های تجهیزات 4 کانالی را از طریق RS485 یا RS232 بخوانید و داده ها را در مرکز داده آپلود کنید.

(III) عملکرد کنترل از راه دور: کنترل دما: می تواند شروع و توقف تهویه مطبوع بدون آب را از راه دور کنترل کند. کنترل فن: فن را می توان از راه دور راه اندازی و متوقف کرد. کنترل نور: کلید چراغ را می توان از راه دور کنترل کرد. کنترل قطع کننده مدار: قطع برق از راه دور و راه اندازی مجدد امکان پذیر است. کنترل مجدد: تنظیم مجدد سیستم را می توان از راه دور کنترل کرد.

(6) واحد توزیع نوری ODF

رک دیسپاچینگ FC-FC 12 هسته ای، 24 هسته ای، 36 هسته ای، 48 هسته ای، 72 هسته ای، 144 هسته ای، 288 هسته ای، 576 هسته ای، مورد استفاده برای پایان دادن به کابل های نوری خارجی و پایان دادن به پیگتیل های سمت تجهیزات .

(7) منبع تغذیه اینورتر بدون وقفه

این کابینت مجهز به منبع تغذیه اینورتر 2KVA/3KVA/6KVA بدون وقفه برای تغذیه تجهیزات می باشد. ویژگی های منبع تغذیه یو پی اس:

(Ⅰ) خروجی موج سینوسی خالص، زمان تبدیل صفر، به طور موثر اطمینان از عملکرد بی وقفه بار را تضمین می کند.

(II) کنترل ریزپردازنده CPU، خود تشخیصی و محافظت از خود سیستم قدرت اینورتر، عمر سرویس UPS را تا حد زیادی افزایش می دهد.

(III) مدیریت هوشمند، ذخیره سازی خودکار داده ها در صورت قطع برق اصلی قابل تحقق است.

(IV) مدیریت آنلاین باتری عمر باتری را تا حد زیادی افزایش می دهد و از سرمایه گذاری کاربر محافظت می کند.

(Ⅴ) راه اندازی DC، نیازی به برق اصلی نیست و می توان از باتری برای راه اندازی UPS و بارگیری ماشین آلات استفاده کرد

(VI) فیلتر EMI/RFI در هر شرایط آب و هوایی از خطاهای داده ناشی از نویز جلوگیری می کند.

(Ⅶ) می تواند با یک ژنراتور برای تصفیه موثر قدرت بد تولید شده توسط ژنراتور استفاده شود.

(VIII) با استفاده از فناوری مدولاسیون عرض پالس SPWM و ماژول قدرت IGBT، دارای ضد تداخل قوی و شکل موج خروجی خالص است.

(Ⅸ) سرعت شارژ سریع است و دستگاه طولانی مدت می تواند جریان شارژ اولیه حدود 5-10A را ارائه دهد. (10) منبع تغذیه سبز و سازگار با محیط زیست، ضریب توان ورودی تا 95٪ یا بیشتر است و از آلودگی به شبکه برق جلوگیری می کند.

(8) روشنایی کابینت

هر کابین مستقل دارای مجموعه ای از نورپردازی ال ای دی 48 ولت / 220 ولت است که با باز شدن درب کابینت می توان آن را روشن کرد.

سیستم آتش نشانی: آشکارساز دود، کنترل دسترسی، ویدئو، مادون قرمز، روشنایی، فایروال، سوئیچ
