چرا توزیع نیرو دقیق را برای یک مرکز داده انتخاب کنیم؟

یک مرکز داده می تواند یک UPS سالم، PDU های رک خوب و هیچ آلارم فعالی نداشته باشد – سپس یک مدار انشعاب با بارگذاری سنگین را در طول یک انبساط، یک قطع کننده پس از تغییر تعمیر و نگهداری، یا یک مشکل مصرف انرژی را که کسی نمی تواند به کابینت اختصاص دهد، کشف کند. نقطه ضعف اغلب تولید یا قدرت پشتیبان نیست. این لایه توزیع بین منبع و قفسه های IT است.

پاسخ کوتاه: انتخاب کنیدتوزیع دقیق نیروزمانی که به جای اینکه توزیع را به عنوان یک تابلوی الکتریکی غیرفعال تلقی کنید، نیاز به دیدن، هشدار و مدیریت برق در سطح کابینت و مدار انشعاب دارید. این دید به اپراتورها کمک می‌کند تا عدم تعادل بار را زودتر پیدا کنند، ظرفیت موجود را با شواهد بهتر برنامه‌ریزی کنند و خطاها را بدون حدس زدن اینکه کدام مدارهای پایین دست تحت تأثیر قرار می‌گیرند، جدا کنند.

زمانی که کابینت – نه تنها قفسه – باید در معرض خطر بار و مصرف انرژی باشد، توزیع دقیق را انتخاب کنید.

یک کابینت توزیع معمولی برق را تحویل می دهد. یک کابینت توزیع برق هوشمند نیز گزارش می دهد که چه اتفاقی برای آن می افتد. این تمایز زمانی اهمیت پیدا می‌کند که یک اتاق سرور مدارها، کابینت‌ها، مستأجرها یا بارهای کاری در حال تغییر به‌اندازه کافی داشته باشد که صفحه‌گسترده و قرائت گاه به گاه متر دیگر داستان کامل را نشان ندهند.

کابینت های توزیع دقیق، نظارت را در نقطه ای قرار می دهند که منبع به مدارهای خروجی تقسیم می شود. جریان، ولتاژ، توان، انرژی، وضعیت قطع کننده و شرایط هشدار را می توان در کابینت و در صورت پیکربندی، توسط شاخه جمع آوری کرد. تیم شما می تواند به جای یادگیری در مورد مدار اضافه بار پس از باز شدن یک قطع کننده، آستانه های عملیاتی را تعیین کرده و افزایش بار را قبل از قطع شدن آن بررسی کند.

مزیت آن صرفاً داده های بیشتر نیست. پاسخگویی قابل استفاده است. نظارت بر انرژی در سطح کابینت می تواند به تشخیص کابینت بارگذاری شده از کابینتی که فقط به دلیل خوانش سطح اتاق در سطح وسیع بارگذاری شده به نظر می رسد، کمک کند. اطلاعات در سطح شاخه همچنین بحث های ظرفیت را منظم تر می کند: عملیات می تواند رفتار واقعی مدار را قبل از تأیید یک رک جدید بررسی کند، نه اینکه بر فرضیات پلاک نام تکیه کند.

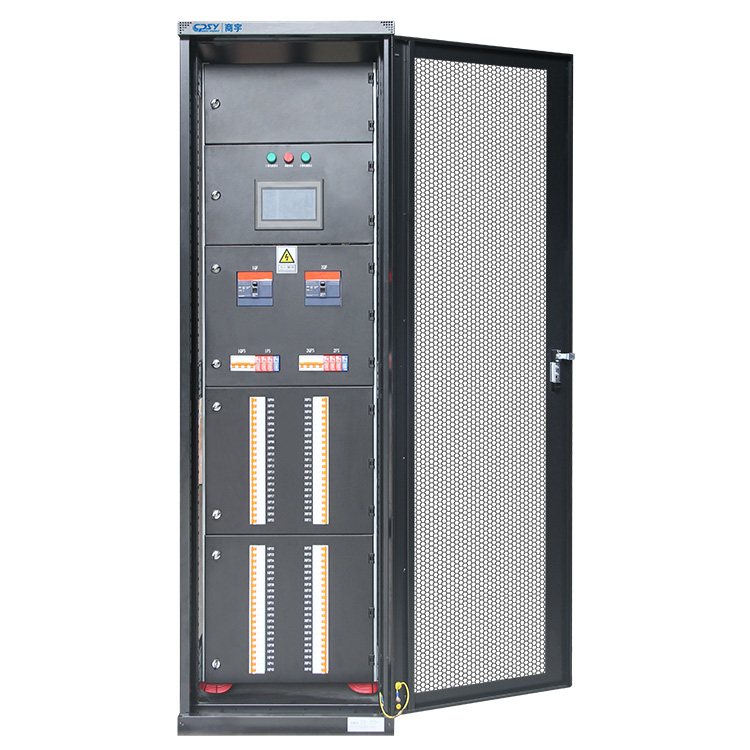

CPSY موقعیت خود را نشان می دهدکابینت های توزیع برق دقیقبه عنوان تجهیزات توزیع ترمینال برای مراکز داده و اتاق های کامپیوتر. پیکربندی های اعلام شده آن شامل مدارهای انشعاب قابل تنظیم، نظارت بر انشعاب، آلارم، صفحه نمایش لمسی 7 اینچی HMI و ارتباط Modbus است. این توابع تنها در صورتی مفید هستند که به درستی راه اندازی شوند و توسط شخصی بررسی شوند. صفحه لمسی جایگزین مالکیت آلارم، اندازه‌گیری‌های پایه، یا فرآیند کنترل تغییر نمی‌شود.

چگونه نظارت هوشمند شعبه از عملیات برق سریعتر و با اطلاعات بهتر پشتیبانی می کند

نظارت بر شعب کار می کند زیرا منطقه جستجو را محدود می کند. یک متر سطح منبع می تواند تأیید کند که یک خروجی یا کابینت UPS بار بیشتری از حد انتظار را حمل می کند. لزوماً نمی تواند نشان دهد که کدام مدار خروجی تغییر کرده است، آیا یک فاز دارای جریان نامتناسب است یا اینکه آیا یک شاخه خاص به حد کارکرد خود نزدیک می شود. داده های هر شاخه به اپراتور مکانی عملی برای شروع می دهد.

که در طول سه رویداد مشترک اهمیت دارد. اول، درخواست ظرفیت: تیم تاسیسات می تواند کابینت مورد نظر و مدارهای موجود آن را قبل از تایید تجهیزات بررسی کند. دوم، زنگ شکن: کارکنان می توانند شاخه آسیب دیده و بارهای اختصاص داده شده آن را بدون باز کردن کابینت زنده به سادگی برای بررسی شناسایی کنند. سوم، بررسی کارایی: داده‌های انرژی را می‌توان در کابینت‌ها، مناطق، یا تخصیص مشتری که در طرح اندازه‌گیری از آن پشتیبانی می‌کند، مقایسه کرد.

ارتباط از راه دور بخشی از ارزش عملیاتی است. Modbus می تواند اطلاعات کابینت انتخاب شده را به یک سیستم مدیریت ساختمان، پلت فرم DCIM یا سیستم نظارت بر سایت منتقل کند، مشروط بر اینکه ادغام کننده ثبت نقشه ها را ثبت کند، نقاط را به طور مداوم نامگذاری کند و رفتار هشدار را آزمایش کند. یک HMI کابینت در تجهیزات با ارزش است، اما برای تسهیلات خاموش کردن چراغ کافی نیست. در مقابل، نظارت مرکزی دلیلی برای حذف نشانه محلی نیست. تکنسین هایی که در جلوی کابینت کار می کنند در طول تعمیر و نگهداری نیاز به وضعیت روشن دارند.

محدودیتی وجود دارد. مانیتورینگ الکتریکی شرایط الکتریکی را گزارش می کند، نه سلامت برنامه سرور. همچنین نمی‌تواند برچسب‌های مدار نادرست، حرکت‌های غیرمستند یا توپولوژی پایین‌دستی با طراحی ضعیف را جبران کند. اگر برنامه زمانی که ساخته شده اشتباه باشد، داده های خوب به سرعت گمراه کننده می شوند.

جایی که توزیع دقیق توان بیشترین ارزش عملیاتی را ارائه می دهد

در جایی که قدرت به طور مکرر تغییر می کند، زمان از کار افتادگی هزینه واقعی دارد، یا یک تیم باید از تصمیمات ظرفیت برای بیش از یک ذینفع دفاع کند، بازده قوی ترین است. اتاق های کامپیوترهای مالی، مخابراتی، سازمانی و دولتی همگی با این الگو مطابقت دارند، به همین دلیل است که آنها برنامه های رایج برای این کلاس تجهیزات هستند.

رشد هوش مصنوعی و بارهای فناوری اطلاعات با چگالی بالا، دید در سطح شاخه را به یک نیاز برنامه ریزی تبدیل می کند

هوش مصنوعی و سایر استقرارهای محاسباتی سنگین می توانند نمایه بار اتاق را سریعتر از فناوری اطلاعات سازمانی سنتی تغییر دهند. قفسه‌های جدید با چگالی بالا ممکن است در خوشه‌ها وارد شوند، و محدودیت عملی اغلب یک مسیر توزیع خاص است، نه کل خدمات ابزار. خوانش کابینت و شاخه کمک می کند تا مشخص شود که در کجا قدرت در حال حاضر متمرکز شده است و تجهیزات جدید در کجا بار نابرابر ایجاد می کنند.

این بحثی نیست که هر اتاقی به معماری یکسانی نیاز دارد. برخی از تأسیسات به تغییرات بالادستی، کابینت‌های بیشتر یا چیدمان رک بازنگری شده نیاز دارند تا بار اضافی پذیرفته شود. نظارت دقیق باعث می شود که این تصمیم زودتر قابل مشاهده باشد. ظرفیتی ایجاد نمی کند که طرح الکتریکی هرگز ارائه نکرده است.

اتاق های سرور با پشتیبانی UPS به یک لایه توزیع واضح و قابل نظارت بین منبع و رک نیاز دارند

یک UPS از یک مسیر منبع حیاتی محافظت می کند، اما اپراتورها هنوز باید بفهمند که چگونه آن خروجی محافظت شده تقسیم می شود. یک کابینت قابل نظارت بین UPS و لایه رک به اتصال ظرفیت منبع به مصرف پایین دست واقعی کمک می کند. در طول یک طرح بای پس تعمیر و نگهداری یا بررسی قطعی، زمانی که مدارها، بارهای کابینت و آلارم‌ها در یک لایه توزیع قابل مشاهده هستند، این رابطه بسیار آسان‌تر است.

CPSY گزینه های ظرفیت 20-300 کیلوولت آمپر را برای دسته کابینت توزیع دقیق خود، همراه با چندین گزینه ولتاژ نامی و جریان ورودی فهرست می کند. شما باید آن محدوده ها را به عنوان یک نقطه شروع در نظر بگیرید، نه یک میانبر انتخاب. سیستم بالادست مورد نیاز، جریان خطای موجود، طرح بار پایین دست و الزامات الکتریکی محلی، پیکربندی مناسب را تعیین می کند.

کابینت توزیع برق دقیق در مقابل رک PDU در مقابل تابلوهای معمولی

این محصولات اغلب به عنوان جایگزین در نظر گرفته می شوند. آنها نیستند. هر کدام نقطه متفاوتی را در زنجیره قدرت خدمت می‌کنند و یک مرکز داده با طراحی خوب ممکن است از هر سه استفاده کند.

آنچه که یک رک PDU می تواند نظارت کند و چه چیزی را نمی تواند در سطح کابینت جایگزین کند

یک PDU رک نزدیک به تجهیزات فناوری اطلاعات قرار می گیرد و بسته به طراحی آن ممکن است اندازه گیری و سوئیچینگ رک، پریز یا گروه خروجی را فراهم کند. این برای شناسایی مصرف در سطح دستگاه و کنترل مخازن با ارزش است. نمی تواند نمای سطح کابینت فیدر خروجی و شرایط مدار انشعاب در چندین قفسه را جایگزین کند. همچنین عملکرد توزیع، آرایش شکن یا رابط فیزیکی یکسانی را برای منبع بالادست ارائه نمی دهد.

اگر سوال این است که "کدام سرور از برق استفاده می کند؟" یک رک PDU ممکن است ابزار بهتری باشد. اگر سوال این است که "کدام شعبه کابینه به مرز خود نزدیک شده است و چه گروه رک در پایین دست است؟" یک کابینت توزیع دقیق لایه مرتبط تر است.

هنگامی که یک تابلوی معمولی توزیع را فراهم می کند اما دید عملیاتی کافی را ندارد

یک تابلوی معمولی می تواند یک انتخاب معقول برای فضاهای پایدار و با پیچیدگی کمتر باشد که در آن توزیع الکتریکی محلی نیاز اصلی است و نظارت از نظر عملیاتی ضروری نیست. هنگامی که اپراتورها به هشدارهای شاخه، گزارش انرژی، وضعیت راه دور یا یک رابط کنترل شده برای مدیریت ظرفیت نیاز دارند، دفاع در یک اتاق بحرانی دشوارتر می شود.

مبادله هزینه واقعی است. کابینت های هوشمند نیازهای متر، سخت افزار ارتباطات، پیکربندی و راه اندازی را اضافه می کنند. خرید آن ویژگی ها برای یک اتاق استاتیک کوچک که هرگز نظارت نمی شود، بیهوده است. خرید یک پانل پایه برای یک محیط بحرانی در حال تغییر می‌تواند بعداً گران‌تر باشد، به‌خصوص اگر مقاوم‌سازی به زمان خرابی یا کابینت جایگزین نیاز داشته باشد.

معماری باسبار، مدارهای خروجی، رابط های نظارت و شرایط نصب را با پروژه مطابقت دهید

با نمودار یک خطی شروع کنید، نه بروشور کابینت. ترتیب منبع، ولتاژ، روش زمین، الزامات مربوط به وظیفه خطا، و بحرانی بودن بارهای پایین دستی را تأیید کنید. در پروژه های ایالات متحده، توزیع 208 ولت در بسیاری از محیط های فناوری اطلاعات رایج است، اما شما باید به جای انتخاب بر اساس عادت بازار، با معماری واقعی سایت و ورودی های تجهیزات مطابقت داشته باشید.

معماری Busbar بحث انعطاف پذیری و نگهداری را تغییر می دهد. CPSY گزینه های تک یا دو شینه را در این دسته محصول ارائه می دهد. آرایش دو شینه ممکن است از طرحی پشتیبانی کند که به مسیرهای عرضه جداگانه نیاز دارد، اما به طور خودکار اضافی نیست. افزونگی واقعی به کل سیستم بستگی دارد: منابع بالادستی مستقل در صورت لزوم، استراتژی انتقال، تجهیزات پایین دستی با ترتیبات مناسب سیم دوگانه، و تخصیص مدار منظم.

مدارهای خروجی را از یک رک و طرح بار مشخص کنید. بپرسید که اکنون به کدام مدارها نیاز است، کدام موقعیت ها رزرو شده اند، چگونه بریکرها شناسایی می شوند و چه نظارتی دانه بندی مورد نیاز است. از پر کردن هر راه موجود در روز اول خودداری کنید، فقط به این دلیل که کابینت فضا دارد. ظرفیت اضافی فیزیکی، ظرفیت اضافی الکتریکی و ظرفیت اضافی نظارت شده یکسان نیستند.

ادغام مستحق توجه برابر است. تعیین کنید که کدام مقادیر باید به پلتفرم نظارت برسند، چه کسی دارای آستانه آلارم است، در صورت قطع ارتباط چه اتفاقی می‌افتد و چگونه برچسب‌ها با نام نقاط DCIM یا BMS مطابقت دارند. ابعاد محفظه، فاصله دسترسی، جهت ورود کابل، شرایط گرما و دسترسی سرویس را قبل از رسیدن کابینت به سایت بررسی کنید. اگر قسمت انتهایی عقب توسط یک دیوار یا سینی کابل مسدود شود، یک کابینت توانا همچنان می تواند به یک نصب بد تبدیل شود.

برای پروژه هایی که نیاز به توزیع و نظارت قابل تنظیم دارند، موارد موجود را بررسی کنیدگزینه های کابینت توزیع برق مرکز دادهبا مهندس برق و تیم راه اندازی - نه فقط تیم تدارکات.

چک لیست کابینت توزیع مرکز داده: سوالات برق، ادغام، محفظه و انطباق برای تأیید

• برق:آیا کابینت با ولتاژ سایت، ظرفیت منبع، رویکرد اتصال به زمین، نیاز به خطا و تعداد مدار خروجی برنامه ریزی شده مطابقت دارد؟ آیا رتبه بندی قطع کننده ها و تخصیص مدارها مستند شده است؟
• معماری:آیا شینه تک یا دوتایی برای نمودار یک خطی واقعی مناسب است؟ اگر تاب آوری ادعا شود، آیا کل مسیر بالادستی به قفسه به جای کابینه بازنگری شده است؟
• نظارت:کدام کابینت و اندازه گیری شاخه مورد نیاز است؟ آیا آلارم ها، سوابق رویدادها، دسترسی محلی HMI و نقاط Modbus قبل از راه اندازی تعریف شده اند؟
• ادغام:آیا BMS، DCIM، یا پلت فرم نظارت بر سایت، نقاط مفید و نام‌گذاری شده را دریافت می‌کند - نه فقط یک ارتباط عمومی عمومی؟ چه کسی آلارم های قطع ارتباط را آزمایش می کند؟
• نصب و راه اندازی:آیا ابعاد، وزن، بارگیری از کف، دسترسی جلو و عقب، ورود کابل، شرایط محیطی، و فاصله نگهداری در مقابل چیدمان اتاق تایید شده است؟
• رعایت:کدام فهرست‌ها، گواهینامه‌ها و تأییدیه‌های کد محلی توسط مرجعی که صلاحیت و مشخصات پروژه را دارد مورد نیاز است؟ تصور نکنید که گواهینامه ای که در محدوده تولید کننده بیان شده است برای هر کابینت پیکربندی شده اعمال می شود. مدارک مربوط به واحد دقیق را بررسی کنید.
• پشتیبانی و سوابق:آیا نمودار یک خطی، برنامه مدار، رکورد تنظیمات، نقشه ارتباطات و برچسب های ساخته شده را دریافت خواهید کرد؟ این اسناد تعیین می کنند که آیا توزیع دقیق نیرو پس از خروج تیم راه اندازی مفید باقی می ماند یا خیر.

A کابینت توزیع برق با مانیتور انشعابزمانی جایگاه خود را به دست می آورد که تیم از این پاسخ ها برای اجرای تسهیلات با فرضیات کمتر استفاده کند.
