تثبیت کننده ولتاژ 220 ولت

دامنه استفاده: مناسب برای تجهیزات مهندسی شبکه رایانه ای ، لوازم خانگی ، تجهیزات پزشکی ، واحدهای تحقیقاتی علمی ، تجهیزات اندازه گیری ، نیمکت های کالیبراسیون کارخانه و سایر تجهیزات پشتیبانی.

220 ولت ولتاژ تثبیت کننده اصل کار:

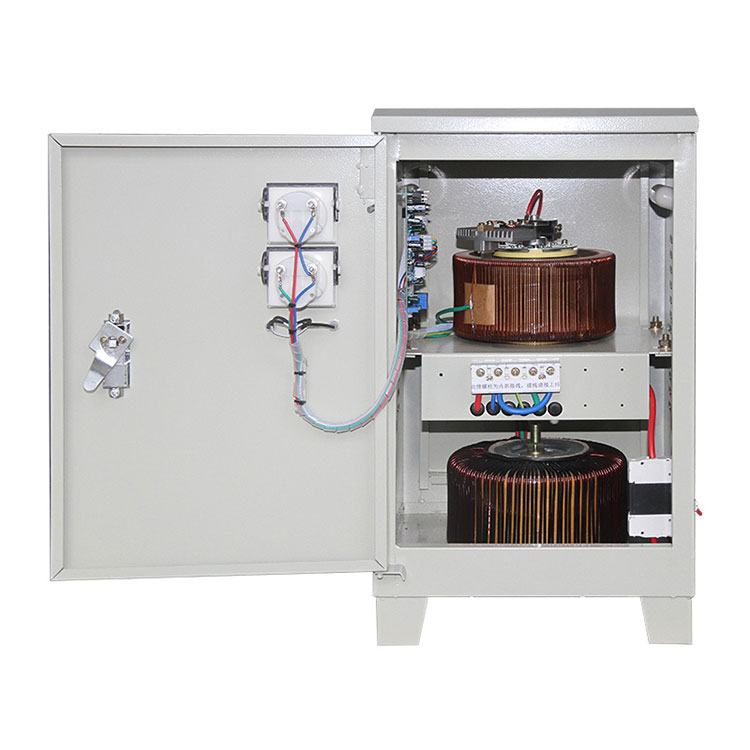

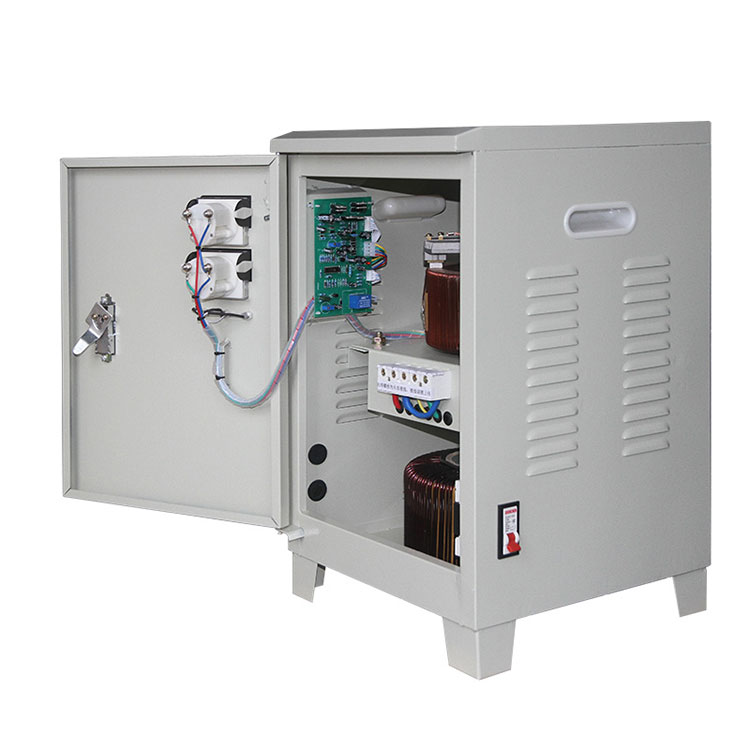

1. ساختار: این محصول عمدتاً از یک تنظیم کننده ولتاژ اتصال خودکار تماس ، یک مدار کنترل تقویت مقایسه نمونه گیری ، یک مدار حفاظت از ولتاژ خروجی ، یک موتور سروو و یک بازوی چرخان تشکیل شده است.

2. کار: هنگامی که ولتاژ ورودی ناپایدار است یا بار تغییر می کند ، هر نمونه از مدار نمونه گیری فاز به طور جداگانه ، آن را با معیار تنظیم می کند ، آن را تقویت می کند و چرخش جهت مورد نیاز موتور را با توجه به نتیجه مقایسه انجام می دهد و باعث چرخش تنظیم کننده ولتاژ می شود. بازو ولتاژ را طوری تنظیم می کند که خروجی هر فاز بدون تغییر باقی بماند و در نتیجه به تثبیت ولتاژ دست یابد. نمودار شماتیک مدار اصلی در زیر نشان داده شده است:

پارامتر تثبیت کننده ولتاژ CPSY® 220V (مشخصات)

تثبیت کننده ولتاژ AC 220V تک فاز

ویژگی و کاربرد تثبیت کننده ولتاژ CPSY®220V

ویژگی ها:

1 ولتاژ خروجی با کیفیت بالا

تنظیم کننده ولتاژ 220 ولت می تواند بدون وقفه کار کند ، فرآیند تنظیم ولتاژ صاف است و هیچ از دست دادن قدرت گذرا وجود ندارد. دقت تنظیم ولتاژ خروجی زیاد است و معمولاً کارخانه برای 220 ولت+3 ٪ برای تک فاز و 4 ٪ 380 ولت برای سه فاز تنظیم می شود.

2. ولتاژ ورودی دارای دامنه کار گسترده و ویژگی های بار قوی است.

این دستگاه می تواند به طور عادی در یک محدوده ولتاژ ورودی گسترده کار کند و از ویژگی های بار رضایت بخش برخوردار است.

3 عامل ایمنی بالا

محافظت بیش از حد ولتاژ و اتصال کوتاه (محافظت شده توسط فیوزها یا قطع کننده های کوچک مدار کوچک) اگر ولتاژ خروجی خیلی زیاد باشد ، می تواند به طور خودکار خروجی را قطع کند ، تا حد زیادی فاکتور ایمنی دستگاه را بهبود بخشد و به طور موثر از تجهیزات الکتریکی ترمینال محافظت کند.

4. زندگی طولانی

بالاتر از 2K ، از یک قطع کننده مدار کوچک با شکوه بالا استفاده می شود ، که از محافظت قابل اعتماد در برابر بار و مدار کوتاه برخوردار است. تثبیت کننده ولتاژ از آخرین برس کربن با موفقیت با کارایی بالا استفاده می کند ، که عمر سرویس عادی تثبیت کننده ولتاژ را تا حد زیادی گسترش می دهد.

برنامه ها:

ابزار تست ولتاژ

تجهیزات فناوری عکاسی

سیستم هشدار امنیتی

تهویه مطبوع ، تهویه هوا

دستگاه روشنایی

سیستم ارتباطی

تجهیزات پزشکی

کامپیوتر

ربات صنعتی

ابزارهای آزمایشگاهی

سیستم صوتی تجهیزات تلویزیونی

تجهیزات اشعه ایکس

دستگاه کنترل خط تولید

ابزارهای ماشین CNC

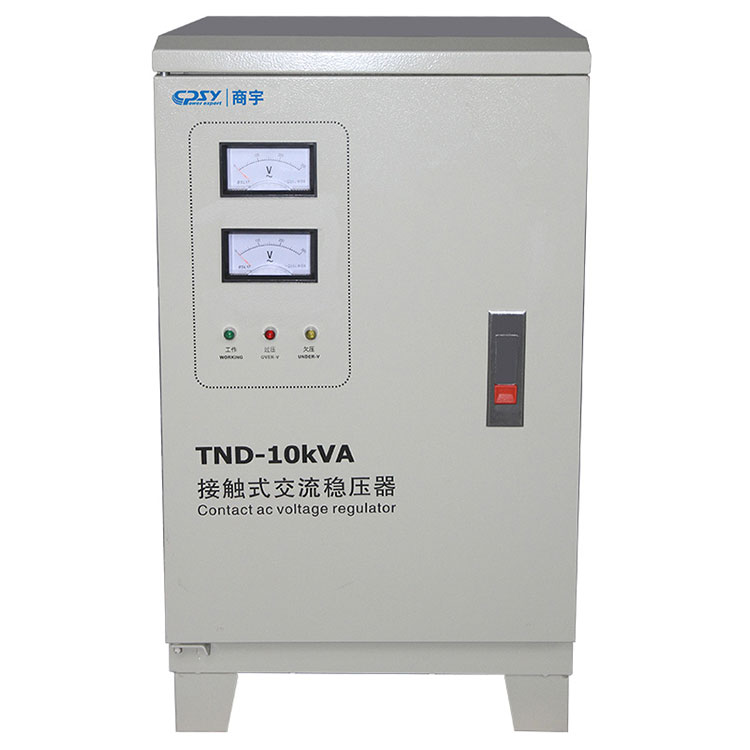

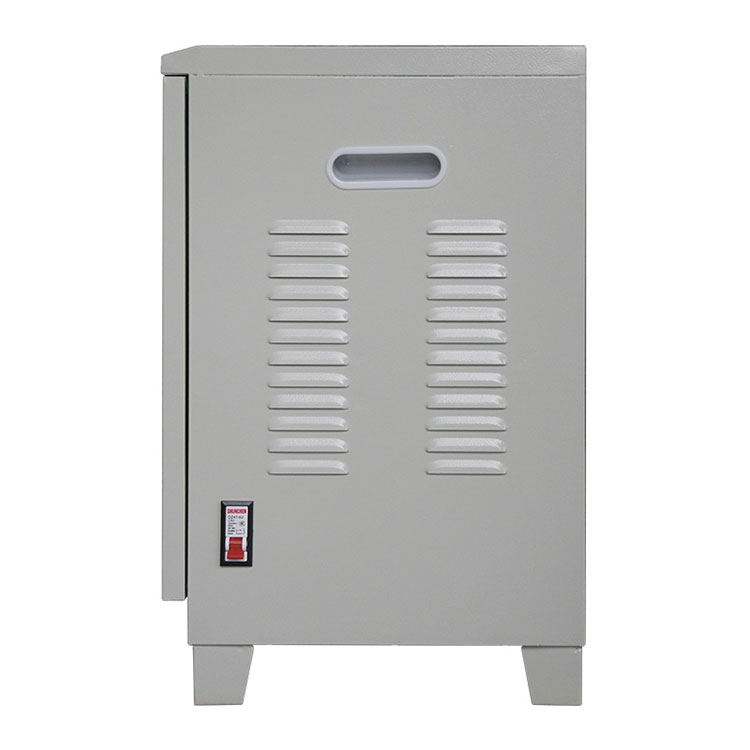

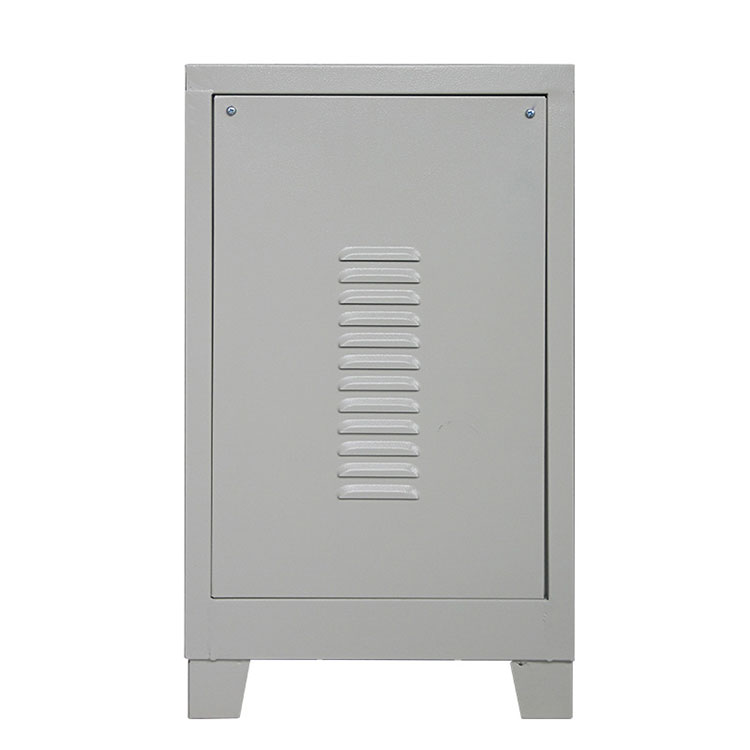

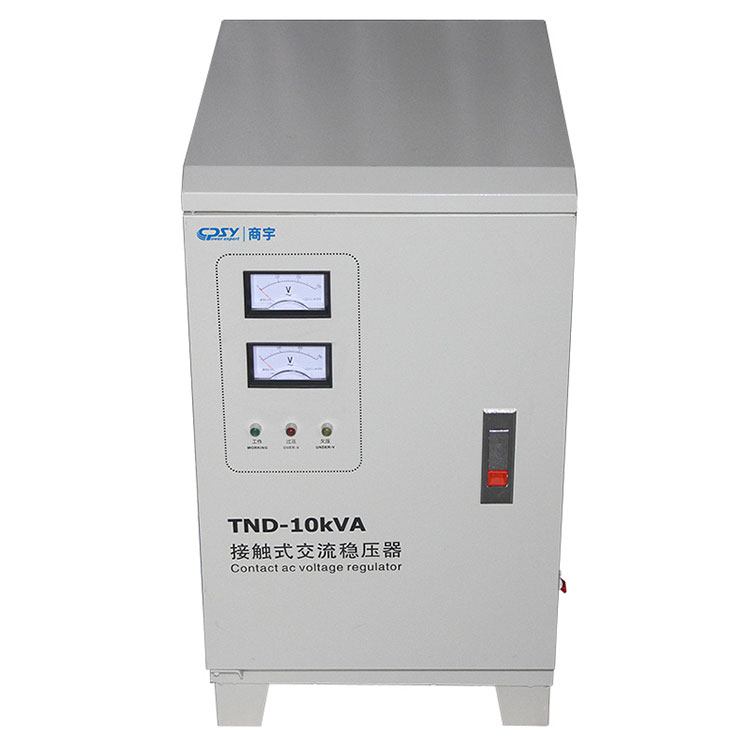

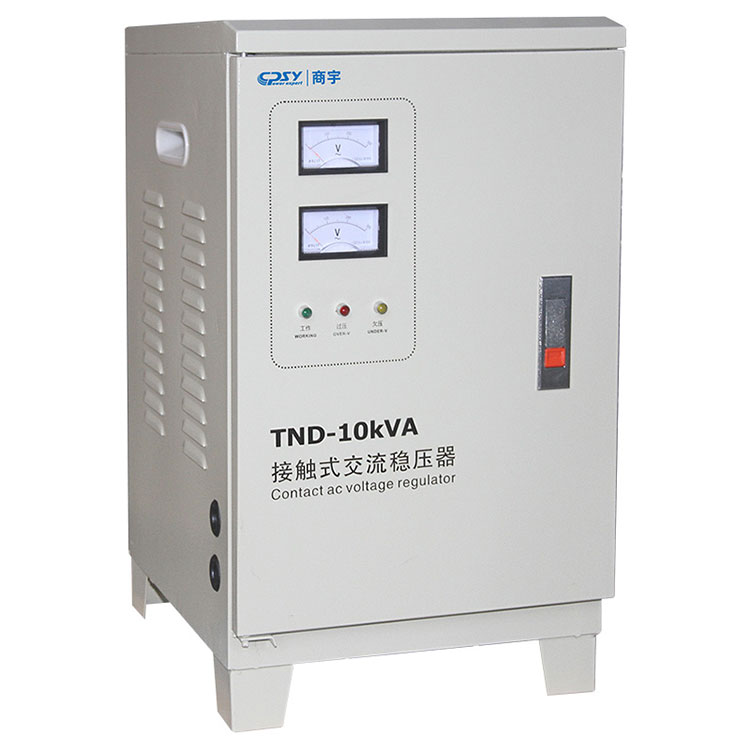

جزئیات تثبیت کننده ولتاژ CPSY® 220V

هنگام مقایسه با همسالان ، مزایای تثبیت کننده ولتاژ CPSY® 220V به شرح زیر:

تثبیت کننده ولتاژ کاملاً اتوماتیک AC 220V با دقت بالا از یک مدار یکپارچه منطق خطی در مقیاس بزرگ استفاده می کند تا یک سیستم کنترل را تشکیل دهد ، موتور سروو را کنترل می کند تا تنظیم کننده ولتاژ تماس را برای تنظیم ولتاژ به طور خودکار تنظیم کند و تأخیر ، ولتاژ بیش از حد و عملکردهای محافظت بیش از حد را تنظیم کند تا اطمینان حاصل شود که منبع تغذیه ایمن تنظیم کننده ولتاژ را تضمین می کند. این محصول دارای مزایای بازده بالا ، اعوجاج موج کوچک ، ولتاژ خروجی پایدار و قابل اعتماد ، مصرف کم انرژی ، عملکرد مداوم و محافظت از عملکرد کامل است.

منبع تغذیه تنظیم شده با دقت بالا AC با سرعت بالا قابل تنظیم سری TN بر اساس اصل تنظیم ولتاژ اتوماتیک که معمولاً در سطح بین المللی استفاده می شود ، طراحی شده است. دارای دقت تثبیت ولتاژ بالا ، اعوجاج موج خروجی کوچک ، اندازه کوچک ، وزن سبک و مصرف کم مصرف است. ویژگی ها ، فراهم کردن یک محیط قدرت پایدار و قابل اعتماد برای تجهیزات الکتریکی که نیاز به تثبیت ولتاژ دارد.

موارد احتیاط

1. تنظیم کننده ولتاژ 220 ولت باید از لرزش شدید ، خوردگی مضر گاز و جریان مایع جلوگیری کند.

2. برای سیم اتصال تنظیم کننده ولتاژ ، لطفاً آن را به یک سیم اتصال دهنده (هسته مس) با ظرفیت جریان کافی با توجه به قدرت امتیاز (5a/میلی متر ins

3. یک دستگاه زمینی در داخل تنظیم کننده ولتاژ وجود دارد و سیم متصل به قسمت بیرونی باید با اطمینان از زمین استفاده شود. سیم زمینی نباید خودسرانه برداشته شود یا بی اساس باقی بماند.

4. چرخاندن آن در جهت عقربه های ساعت باعث افزایش ولتاژ خروجی می شود و برعکس ولتاژ خروجی را کاهش می دهد.

5. قسمت داخلی دستگاه را تمیز نگه دارید. گرد و غبار باعث چرخش چرخ دنده ها می شود و بر استفاده عادی تأثیر می گذارد. باید به موقع برداشته شود تا سطح تماس برس کربن و سیم پیچ تمیز شود. اطمینان حاصل کنید که چشمه برس کربن فشار کافی برای جلوگیری از جرقه در سطح تماس بین برس کربن و سیم پیچ دارد.

لیست بسته بندی تثبیت کننده ولتاژ 220 ولت:
